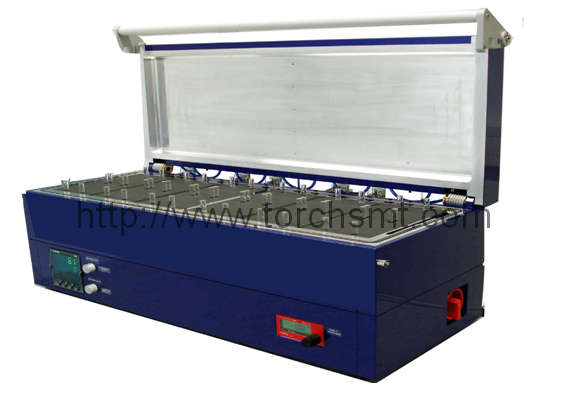

Systèmes de Soudage par Refusion Compacts RSS-3X210

Quantité:
  Système de soudage par refusion compact pour différentes atmosphères comme le vide, l’acide formique, etc...   Rapidité de refroidissement excellente et controlable par refroidissement actif jusqu’à 120K/min   et rapidité de chauffage jusqu’à 60K/min, faible empreinte carbone.



   RSS-3X210

   Jusqu’à 12 plaquettes de silicium de 100 mm de diamètre.
   • Pour le soudage sans flux et sans vide.
   • Capacité de vide jusqu’à 10-3 mbar.
   • Jusqu’à 4 lignes de gaz (1 par défaut).
   • Refroidissement actif (Taux de rapidité élevé).
   • Interface USB avec le PC pour une programmation simple.
   • 100 segments programmables, 20 programmes enregistrables.
   • Module d’acide formique (En option).
   • Module d’hydrogène (En option).

   Caractéristiques
   • Soudage sans flux.
   • Profils de température programmables (haut et bas).
   • Enregistrement des données de processus (.csv / .xls).
   • Logiciel de base Windows (UniSoft).
   • 20 programmes, chacun peut contenir 100 segments.
   • Processus dans une atmosphère de gaz ou de vide.
   • Faible empreinte carbone.

   Le système de soudage par refusion RSS est développé pour les petits budgets et les objectifs d’économies d’espace. C’est un outil excellent pour différents processus de soudage et autres applications.
   Par exemple, le soudage en laboratoire pour tous les types de travaux de développement et nouveaux processus de recherche, le soudage sans flux, à processus de puce retournée, avec liens adhésifs, atmosphère hermétique imperméable sous contrôle, pompe de soudage par refusion, encapsulations des emplacements, soudage des appareils d’alimentation électrique, traitement par chauffage des plaquettes semi-conductrices, processus de plaquettes à cellules photovoltaïques, prototypes pour la recherche, contrôle de la qualité, objectif de recerche environnementale et pour les petites pré-séries et les séries.
   La chambre est isolée hermétiquement. La zone de chauffage totale est de 630*210mm pour les processus parallèles jusqu’à 12 plaquettes de 100mm de diamètre chacune. La température maximale est de 300°C.

   Une ligne de gaz avec compteur de flux ajustable manuellement et un affichage digitale (Mesure électrique) sont équipés par défaut, jusqu’à 4 lignes de gaz sont disponibles en option. En utilisant l’option d’acide formique (RSS-FA), le gaz transporteur (ex : Nitrogène) sera enrichi avec les vapeurs d’acide formique et introduit dans la chambre de processus. Cela supporte le soudage sans flux en retirant les couches d’oxyde d’étain de la surface. Comme alternative, nous proposons l’option RSS-H2 (Module hydrogène) ; pour que l’utilisation d’hydrogène 100% pur soit possible. Les gazs standards (Inertes) qui sont utilisés sont le Nitrogène ou le gaz formé.

   En connectant une pompe à vide externe appropriée, le système a une capacité de vide jusqu’à 10-3 mbar.

   Les principales caractéristiques sont un accroisement rapide de la température avec contrôle de précision à un taux de 120K/min et une vitesse de refroidissement qui peut atteindre 60K/min (Cela dépend du chargement).

   Le processus est programmé par un controleur interne qui est fourni avec le logiciel Unisoft. Le processus est controlé soit directement avec le controleur (Un affichage montre les statuts en temps réel) ou par l’utilisation du port USB pour se connecter à l’interface PC. Cela permet le stockage d’un nombre illimité de programmes. Tous les profils et segments de température peuvent être sauvegardés. Une caractéristique additionnelle est le choix entre la programmation précise du taux de rapidité de chauffage ou de la température cible à atteindre.

   Cet outil est une solution à bas coût pour diverses applications et industries. Un autre avantage est la petite taille de l’appareil.

   Données Techniques RSS-3X210






         Zone de chauffage




         210*630mm.




         Niveau de température




         Jusqu’à 300°C.




         Rapidité de chauffage




         Jusqu’à 120K/min.




         Rapidité de refroidissement




         Jusqu’à 60K/min.




         Interface




         USB avec logiciel Unisoft.




         Controleur




         Eurotherm 2604.




         Programmes




         20 programmes stockables, avec 100 segments chacun.




         Dimensions




         820*630*315mm, avec un mécanisme d’ouverture et fermeture et une connexion à vide.




         Poids de la chambre




         Environ 100Kg.




         Puissance




         18kW.




         Alimentation




         230V, 3 ~, +N.




         Tension




         Max 3x32 A.




         Système de sécurité




         IP20.




         Température




         0°C – +40°C (En opération) / -20°C – +60°C (Stockage).




         Humidité




         0% - 90% sans condensation.




         Altitutde de fonctionnement




         0-3000 m ou 10000 ft.





 Options et accessoires :




         RSS-FM-EL




         Ligne de gaz additionnelle avec compteur de flux ajustable manuellement et affichage digital.




         RSS-MFC




         Ligne de gaz additionnelle avec controleur de flux de masse (Interne, maximum 2).




         RSS-MP




         Pompe à membrane pour un vide jusqu’à 10 mbar avec manomètre.




         RSS-MPC




         Pompe à membrane résistante chimiquement pour un vide jusqu’à 10 mbar avec manomètre.




         RSS-RVP




         Pompe à vanne rotative pour un vide jusqu’à 10-3 mbar avec filtre à huile et manomètre




         RSS-FA




         Module d’acide formique (Intégré à la machine).




         RSS-H2




         Module d’hydrogène avec compteur de flux électrique.




         RSS-H2S




         Appareil de sécurité Hydrogène avec couvercle et capteur de chaleur.




         RSS-IL




         Mécanisme de verrouillage contre des ouvertures non souhaitées de la machine durant le fonctionnement.




         RSS-TC




         Thermocouple additionnel pour mesurer sur l’appareil (Maximum 6 pièces), pour les mesures externes.




         RSS-VM




         Système de mesure de vide avec capteur de vide et enregistrement de données, jusqu’à 10-3 mbar.




         RSS- WC




         Système de refroidissement à eau en circuit fermé (Autonome).
