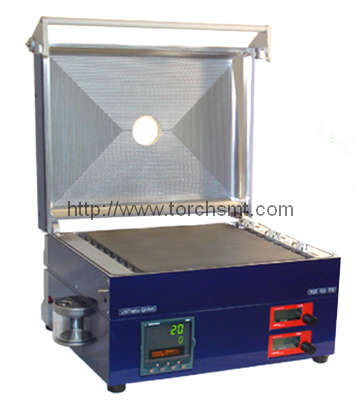

Systèmes de Soudage par Refusion Compacts RSS-310

Quantité:
Système de soudage par refusion compact pour différentes atmosphères comme le vide, du gaz inerte ou de l’acide formique, etc... Rapidité de refroidissement excellente et controlable par refroidissement actif jusqu’à 90K/min. Rapidité de chauffage jusqu’à 150K/min. Faible empreinte carbone.



   • Pour soudage sans flux ou sans vide.
   • Capacité de vide jusqu’à 10-3 mbar.
   • Jusqu’à 4 lignes de gaz (Une par défaut).
   • Refroidissement actif et rapide.
   • Interface USB avec le PC pour une programmation simple.
   • 100 segments et 20 programmes stockables.
   • Module d’acide formique (Option).
   • Module d’hydrogène (Option).

    Caractéristiques

   • Soudage sans flux.
   • Profils de température programmables (haut et bas).
   • Enregistrement des données de processus (.csv / .xls).
   • Logiciel de base Windows (UniSoft).
   • 100 segments et 20 programmes stockables.
   • Processus dans une atmosphère de gaz ou de vide.
   • Faible empreinte carbone.

   Le système de soudage par refusion RSS est développé pour les petits budgets et les objectifs d’économies d’espace. C’est un outil excellent pour différents processus de soudage et autres applications.
   Par exemple, le soudage en laboratoire pour tous les types de travaux de développement et nouveaux processus de recherche, le soudage sans flux, à processus de puce retournée, avec liens adhésifs, atmosphère hermétique imperméable sous contrôle, pompe de soudage par refusion, encapsulations des emplacements, soudage des appareils d’alimentation électrique, traitement par chauffage des plaquettes semi-conductrices, prototypes pour la recherche, contrôle de la qualité, objectif de recherche environnementale et pour les petites pré-séries et les séries.
   La chambre est isolée hermétiquement et équipée d’une fenêtre d’observation qui permet d’observer les échantillons durant le processus de soudage. La taille de la surface chauffée est de 310*310mm, la température maximale va jusqu’à 350°C ou 450°C avec l’option RSS-HT.

   Une ligne de gaz avec compteur de flux ajustable manuellement (Mesure électrique) est équipée par défaut, jusqu’à 4 lignes de gaz sont disponibles en option. En utilisant l’option d’acide formique (RSS-FA), le gaz transporteur (ex : Nitrogène) sera enrichi avec les vapeurs d’acide formique et introduit dans la chambre de processus. Cela supporte le soudage sans flux en retirant les couches d’oxyde d’étain de la surface. Comme alternative, nous proposons l’option RSS-H2 (Module hydrogène) ; pour que l’utilisation d’hydrogène 100% pur soit possible. Les gazs standards (Inertes) qui sont utilisés sont le Nitrogène ou le gaz formé.

   En connectant une pompe à vide externe appropriée, le système a une capacité de vide jusqu’à 10-3 mbar.

   Les principales caractéristiques sont un accroisement rapide de la température avec contrôle de précision à un taux de 150K/min et une vitesse de refroidissement qui peut atteindre 90K/min (Cela dépend du chargement).

   Le processus est programmé par un controleur interne qui est fourni avec le logiciel Unisoft. Le processus est controlé soit directement avec le controleur (Un affichage montre les statuts en temps réel) ou par l’utilisation du port USB pour se connecter à l’interface PC. Cela permet le stockage d’un nombre illimité de programmes. Tous les profils et segments de température peuvent être sauvegardés. Une caractéristique additionnelle est le choix entre la programmation précise du taux de rapidité de chauffage ou de la température cible à atteindre.

   Cet outil est une solution à bas coût pour diverses applications et industries. Un autre avantage est la petite taille de l’appareil.

   Données techniques

   RSS-310




           Zone de chauffage




           310*310mm.




           Hauteur de la chambre




           40mm (80mm en option).




           Niveau de température




           Jusqu’à 350°C (450°C en option).




           Rapidité de chauffage




           Jusqu’à 150K/min.




           Rapidité de refroidissement




           Jusqu’à 90K/min.




           Interface




           USB avec logiciel Unisoft.




           Controleur




           Eurotherm 2604.




           Couverture de la chambre




           Avec fenêtre d’observation.




           Programmes




           20 programmes stockables avec 100 segments chacun.








           Dimensions




           485*450*280mm, avec un mécanisme d’ouverture et fermeture sans la connexion à vide.




           Poids de la chambre




           Environ 45Kg.




           Puissance




           18kW.




           Alimentation




           230V, 3 ~, +N.




           Tension




           Max 3x32A.




           Température




           0°C - +40°C (en opération)  / -20°C - +60°C (en stockage).




           Humidité




           10% - 90% sans condensation.




           Altitude de fonctionnement




           0 – 3000 m ou 10000 ft.




   Options et accessoires :






             RSS-FM-EL




             Ligne de gaz additionnelle avec compteur de flux ajustable manuellement et affichage digital.




             RSS-MFC




             Ligne de gaz additionnelle avec controleur de flux de masse (Interne, maximum 2).




             RSS-MP




             Pompe à membrane pour un vide jusqu’à 10 mbar avec manomètre.




             RSS-MPC




             Pompe à membrane résistante chimiquement pour un vide jusqu’à 10 mbar avec manomètre.




             RSS-RVP




             Pompe à vanne rotative pour un vide jusqu’à 10-3 mbar avec filtre à huile et manomètre




             RSS-EH




             Hauteur de la chambre de 80mm au lieu de 40mm.




             RSS-FA




             Module d’acide formique (Intégré à la machine).




             RSS-H2




             Module d’hydrogène avec compteur de flux électrique.




             RSS-H2S




             Appareil de sécurité Hydrogène avec couvercle et capteur de chaleur.




             RSS-HT




             Extension de la température jusqu’à










































   Accessoires :

   RSS-H2
   Une option pour l’utilisation d’hydrogène 100% pur en tant que gaz opérant, pour les soudages sans vide et sans flux; un équipement de surveillance de sécurité pour prévenir les émissions incontrolées d’hydrogène est en option.

   MP ou MPC
   Pompe à membrane pour un vide jusqu’à 10mbar pour le système d’évacuation de la chambre.
   MPC: Pompe à membrane résistante chimiquement.

   WC II
   Système de refroidissement à eau en circuit fermé (Autonome)

   RSS-FA
   Option d’acide formique : C’est une option intégrée dans le système.
   Il y a un récipient évaporateur du côté gauche du système. Le gaz transporteur (ex : Nitrogène) va être enrichi avec les vapeurs d’acide formique. Pour le soudage sans flux et sans vide.
