Systèmes de Soudage par Refusion Compacts RSS-210

Quantité:
enquête Ajouter au panier

　　Système de soudage par refusion compact pour différentes atmosphères comme le vide, du gaz inerte ou de l’acide formique, etc... 　　Rapidité de refroidissement 　　excellente et controlable par 　　refroidissement actif jusqu’à 120K/min. 　　Rapidité de chauffage jusqu’à 240K/min. 　　Faible empreinte carbone



 　　• Zone de soudage: 210 x 210 x 40 mm

 　　• Pour soudage sans flux ou sans vide.

 　　• Capacité de vide jusqu’à 10-3 mbar (Jusqu’à 10-6 mbar en option).

 　　• Jusqu’à 4 lignes de gaz (1 par défaut).

 　　• Refroidissement actif et rapide.

 　　• Interface USB avec le PC pour une programmation simple.

 　　• 16 segments programmables, 1 programme stockable (En option: jusqu’à 100
 　　segments et 20 programmes stockables).

 　　• Module d’acide formique (Option)

 　　• Module d’hydrogène et appareil de sûreté pour l’usage d’hydrogène pur à 100% (Option).


 　　Caractéristiques

 　　• Soudage sans flux.
 　　• Profils de température programmables (haut et bas).
 　　• Enregistrement des données de processus (.csv / .xls).
 　　• Logiciel de base Windows (UniSoft).
 　　• 1 programme (20 en option), chacun peut contenir 16 segments (100 en option).
 　　• Processus dans une atmosphère de gaz ou de vide.
 　　• Faible empreinte carbone.

 　　Le système de soudage par refusion RSS est développé pour les petits budgets et les objectifs d’économies d’espace. C’est un outil excellent pour différents processus de soudage et autres applications.
 　　Par exemple, le soudage en laboratoire pour tous les types de travaux de développement et nouveaux processus de recherche, le soudage sans flux, à processus de puce retournée, avec liens adhésifs, atmosphère hermétique imperméable sous contrôle, pompe de soudage par refusion, encapsulations des emplacements, soudage des appareils d’alimentation électrique, traitement par chauffage des plaquettes semi-conductrices, prototypes pour la recherche, contrôle de la qualité, objectif de recherche environnementale et pour les petites pré-séries et les séries. La chambre est isolée hermétiquement et équipée d’une fenêtre d’observation qui permet d’observer les échantillons durant le processus de soudage. La taille de la surface chauffée est de 210*210mm, la température maximale va jusqu’à 350°C ou 450°C avec l’option RSS-HT.

 　　Une ligne de gaz avec compteur de flux ajustable manuellement (Mesure électrique) est équipée par défaut, jusqu’à 4 lignes de gaz sont disponibles en option. En utilisant l’option d’acide formique (RSS-FA), le gaz transporteur (ex : Nitrogène) sera enrichi avec les vapeurs d’acide formique et introduit dans la chambre de processus. Cela supporte le soudage sans flux en retirant les couches d’oxyde d’étain de la surface. Comme alternative, nous proposons l’option RSS-H2 (Module hydrogène) ; pour que l’utilisation d’hydrogène 100% pur soit possible. Les gazs standards (Inertes) qui sont utilisés sont le Nitrogène ou le gaz formé.

 　　En connectant une pompe à vide externe appropriée, le système a une capacité de vide jusqu’à 10-3 mbar (En option jusqu’à 10-6 mbar avec le modèle RSS-210-HV).

 　　Les principales caractéristiques sont un accroisement rapide de la température avec contrôle de précision à un taux de 240K/min et une vitesse de refroidissement qui peut atteindre 120K/min (Cela dépend du chargement).

 　　Le processus est programmé par un controleur interne qui est fourni avec le logiciel Unisoft. Le processus est controlé soit directement avec le controleur (Un affichage montre les statuts en temps réel) ou par l’utilisation du port USB pour se connecter à l’interface PC. Cela permet le stockage d’un nombre illimité de programmes. Tous les profils et segments de température peuvent être sauvegardés. Une caractéristique additionnelle est le choix entre la programmation précise du taux de rapidité de chauffage ou de la température cible à atteindre.

 　　Cet outil est une solution à bas coût pour diverses applications et industries. Un autre avantage est la petite taille de l’appareil.


 　　Données techniques

 　　RSS-210



           Zone de chauffage



           210*210mm.




           Hauteur de la chambre



           40mm (80mm en option).




           Niveau de température



           Jusqu’à 350°C (450°C en option).




           Rapidité de chauffage



           Jusqu’à240K/min.




           Rapidité de refroidissement



           Jusqu’à 120K/min.




           Interface



           USB avec logiciel Unisoft.




           Controleur



           Eurotherm 2408 (2604 en option)..




           Couverture de la chambre



           Avec fenêtre d’observation.




           Programmes



           1 programme (20 en option), chacun peut contenir 16 segments (100 en option).




           Dimensions



           315*340*250mm, avec un mécanisme d’ouverture et fermeture sans la connexion à vide.




           Poids de la chambre



           Environ






     Options et accessoires :




             RSS-FM-EL



             Ligne de gaz additionnelle avec compteur de flux ajustable manuellement et affichage digital.




             RSS-MFC



             Ligne de gaz additionnelle avec controleur de flux de masse (Interne, maximum 2).




             RSS-MP



             Pompe à membrane pour un vide jusqu’à 10 mbar avec manomètre.




             RSS-MPC



             Pompe à membrane résistante chimiquement pour un vide jusqu’à 10 mbar avec manomètre.




             RSS-RVP



             Pompe à vanne rotative pour un vide jusqu’à 10-3 mbar avec filtre à huile et manomètre




             RSS-HVP



             Pompe turbomoléculaire pour un vide jusqu’à 10-6 mbar (RSS-210-HV seulement).




             RSS-EH



             Hauteur de la chambre de 80mm au lieu de 40mm.




             RSS-FA



             Module d’acide formique (Intégré à la machine).




             RSS-H2



             Module d’hydrogène avec compteur de flux électrique.




             RSS-H2S



             Appareil de sécurité Hydrogène avec couvercle et capteur de chaleur.




             RSS-HT



             Extension de la température jusqu’à
















































 　　Données techniques.

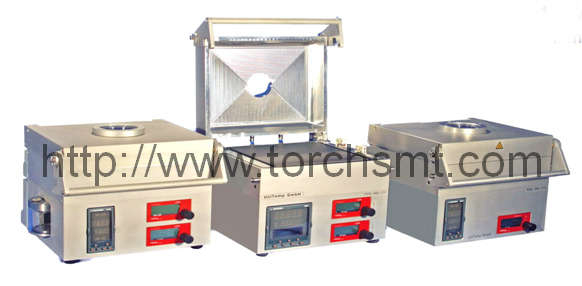

 　　Exemples de configurations RSS-210 (Toutes les configurations d’options ne sont pas possibles ):

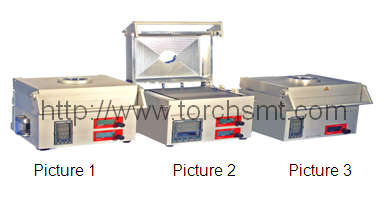

 　　Photo 1 Photo 2 Photo 3
 　　RSS-210 Machine Basique.
 　　Configuration standard (Photo 3): Eurotherm 2408 (1 programme, 16 segment)
 　　(Photo 3) 1 FM-EL (1 ligne de gaz avec compteur de flux ajustable  manuellement)
 　　Exemple   RSS-210 + Eurotherm 2604 (20 progammes + 100 segments).
 　　(Photo 2) 2 FM-EL (2 lignes de gaz).

 　　Exemple (Photo 1) Configuration standard plus.
 　　RSS-FA (Module d’acide formique – Inclut un RSS-FM supplémentaire)

 　　RSS-FA
 　　Option d’acide formique : C’est une option intégrée dans le système.
 　　Il y a un récipient évaporateur du côté gauche du système. Le gaz transporteur (ex : Nitrogène) va être enrichi avec les vapeurs d’acide formique. Pour le soudage sans flux et sans vide.

 　　RSS-H2
 　　Une option pour l’utilisation d’hydrogène 100% pur en tant que gaz operant, pour les soudages sans vide et sans flux; un équipement de surveillance de sécurité pour prévenir les émissions incontrolées d’hydrogène est en option.

 　　MP ou MPC
 　　Pompe à membrane pour un vide jusqu’à 10mbar pour le système d’évacuation de la chambre
 　　MPC: Pompe à membrane résistante chimiquement.

 　　WC I
 　　Système de refroidissement à eau en circuit fermé (Autonome) 1.8kW.
