Station de soudage à double vague TB780D

Quantité:

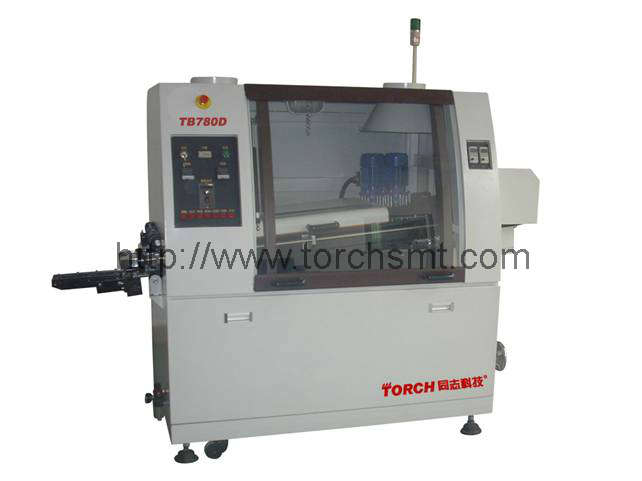

Station de soudage à double vague TB780D.

    Fonctions et caractéristiques:
   1. Le système de flux de pulvérisation.
   a) Equipements de flux de pulvérisation :
   i. Buse : Buse importée offrant une meilleure pulvérisation.
   ii. Système de flux d’air : Valve électromagnétique AIRTAC, tuyaux anti-corrosion.
   iii. Système de mouvements des buses : Cylindre à air commandé. La vitesse et la largeur de pulvérisation peuvent être ajustées à la main.
   iv.  Système de filtration : Equipement de collecte fait de composants de collecte multiples. Facile à nettoyer.
   v. Contrôle des flux : Contrôle des flux anti-corrosions et affichage des flux.
   b) Equipements de flux de mousse :
   Avec la fonction de mousse et la pompe à mousse à l’intérieur, il n’y a pas besoin d’importer de l’air exterieur, ce qui est très pratique pour les flux de pulvérisation.
   i. Niveau de température de pré-chauffage : Température de repos à 260°C.
   ii. Système de contrôle : Contrôleur PID pour gérer le processus de soudage.
   iii. Chauffage : Rayons infrarouges, uniformité de la température, grande rapidité, contrôle de la température par le PID.
   iv. Sécurité de pré-chauffage : La température de surface est inférieure à celle des points de feu des flux.
   v. Pré-chauffage : La TB780D répond aux attentes de pré-chauffage de soudage par lots de cartes électroniques, avec une température uniforme et une faible différence de température des cartes électroniques.
   2. Les caractéristiques du système de soudage.
   a) Matériau : Acier inoxydable 316.
   b) Capacité : Capacité de crêtes à double vague de 100Kg.
   c) 8 niveaux de crêtes : 0-8mm ajustable et la machine garde l’équilibre des crêtes de vagues.
   d) Consommation d’énergie (chauffage) : 6Kw pour une chaleur homogène. Il faut 1 heure pour faire fondre l’étain. Cela permet d’économiser jusqu’à 6Kw pendant la fonte de l’étain et jusqu’à 3Kw à température constante. Un long cycle de vie.
   e) Buse unique : Conception de crêtes à double vague, avec une seule vague plane qui est stable et réduit les fuites de soudure des composants.
   f) Système de contrôle de la chaleur : Contrôle par micro-ordinateur PID avec une précision de +/-2°C.
   g) Récipient d’étain amovible : Il peut être retiré ou installé manuellement.

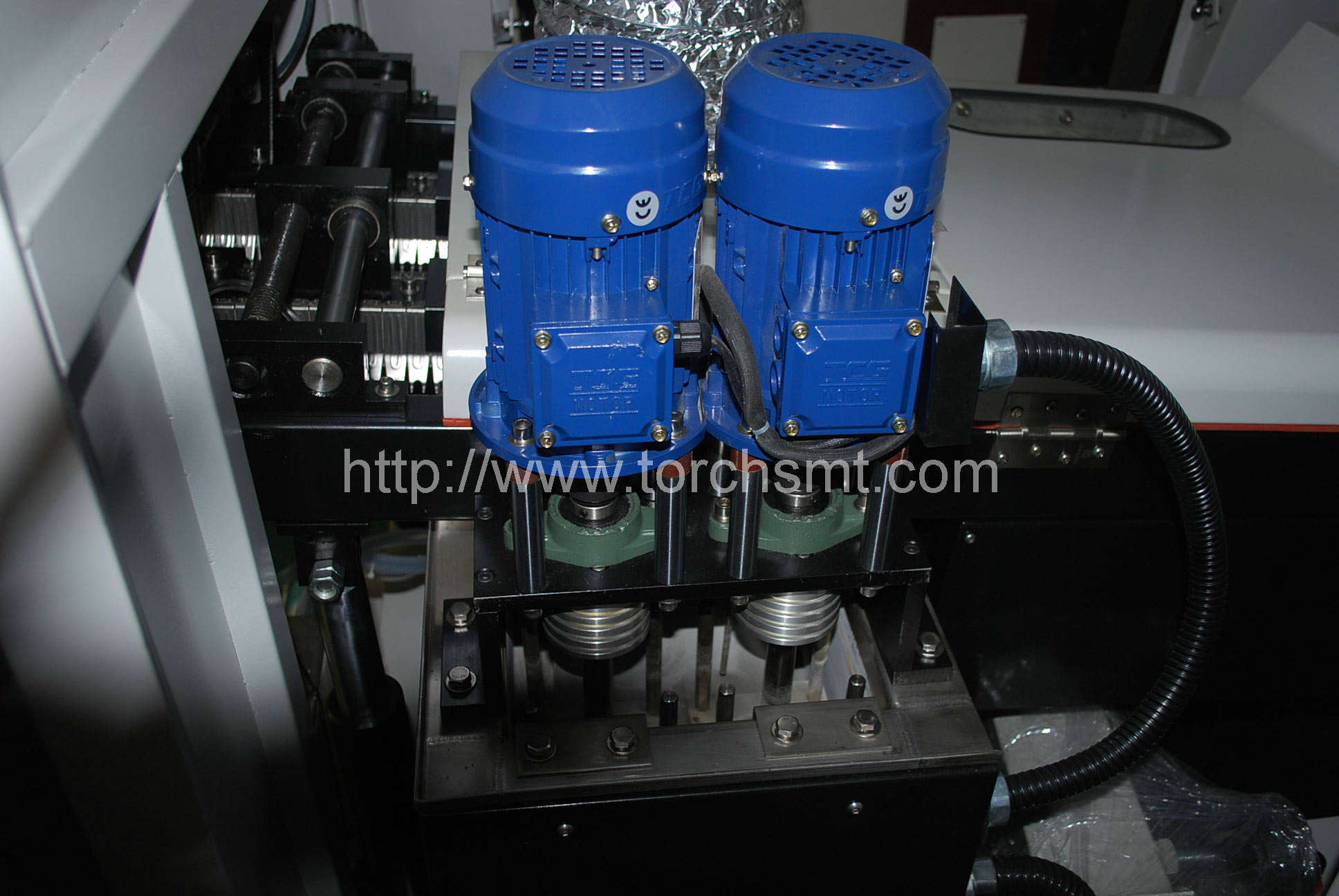

   h) Moteur de crête de vague : Il s’agit d’un moteur importé, stable.
   i) Tuyau d’étain : Tuyau à vis pour faire circuler l’étain.

   3. Système de refroidissement.
   Moteur de refroidissement : Conception de refroidissement unique, il peut gérer les effets des équipements importés.

   4. Système de transmission.
   a) Chaîne : Chaîne en acier inoxydable, anti-corrosion.
   b) Système de rails : Aluminium résistant spécial.
   c) Vitesse : 0-1800mm/min.
   d) Précision : Moteur fabriqué à Taiwan, facile à régler et à entretenir.

   5. Système de contrôle.
   a) Boutons sur le panneau d’affichage : Contrôle manuel/automatique, la vitesse peut être réglée, la température peut être affichée.
   b) Protection des circuits courts : Une protection des circuits courts, une protection des changements d’air dans l’alimentation principale et dans le récipient d’étain de la zone de pré-chauffage. Le système de contrôle comprend également des fusibles d’alimentation.
   c) Système d’arrêt d’urgence : il y a deux systèmes d’arrêt d’urgence dans la machine, cela permet de couper l’alimentation rapidement dans des situations urgentes.
   d) Contrôle de la machine : relais de contrôle.
   e) Vitesse de transmision : Le moteur Tawianais assure une vitesse stable et sûre.
   f) Crête de vague : Le transducteur Taida réalise des crêtes de vagues plus plates.
   g) Une protection contre la sur-alimentation : une protection contre des courants trop élevés avec un transducteur. L’alimentation est coupée automatiquement quand le courant est trop élevé pour la sécurité du moteur.
   h) Equipement de modularisation de cablâge et contrôle de la modularisation.

   Paramètres techniques:






         Modèle




         TB780D (Double vague)




         Type de soudage




         Sans-plomb/ soudage commun.




         Largeur maximale des cartes électroniques




         50-200mm.




         Hauteur des composants




         Au dessus de 130mm, en dessous de 8mm.




         Capacité




         100Kg.




         Longueur de pré-chauffage




         600mm.




         Précision de température




         +/-2°C.




         Mode de pulvérisation




         Mousse/ Pulvérisateur.




         Niveau de température




         De température de repos à 300°C.




         Hauteur des vagues




         0-8mm. Maintien de l’équilibre des crêtes de vagues.




         Contrôle de chauffage.




         PID.




         Vitesse




         0-1800mm/min.




         Puissance maximale (Au démarrage)




         12Kw.




         Puissance normale




         6Kw.




         Température de préchauffage




         De température de repos à 260°C.




         Ajustement de la largeur




         Ajustement manuel.




         Angle de transmission




         3-8°.




         Directions




         GàD ou DàG.




         Précision de contrôle




         Moteur Taiwanais.




         Poids




         650Kg.




         Dimensions (L*l*h)




         1400*1000*1500mm. Longueur de 2100mm quand la machine est équipée du système de chargement et de refroidisement.
