Imprimante TMS semi-automatique de haute précision T1200LED

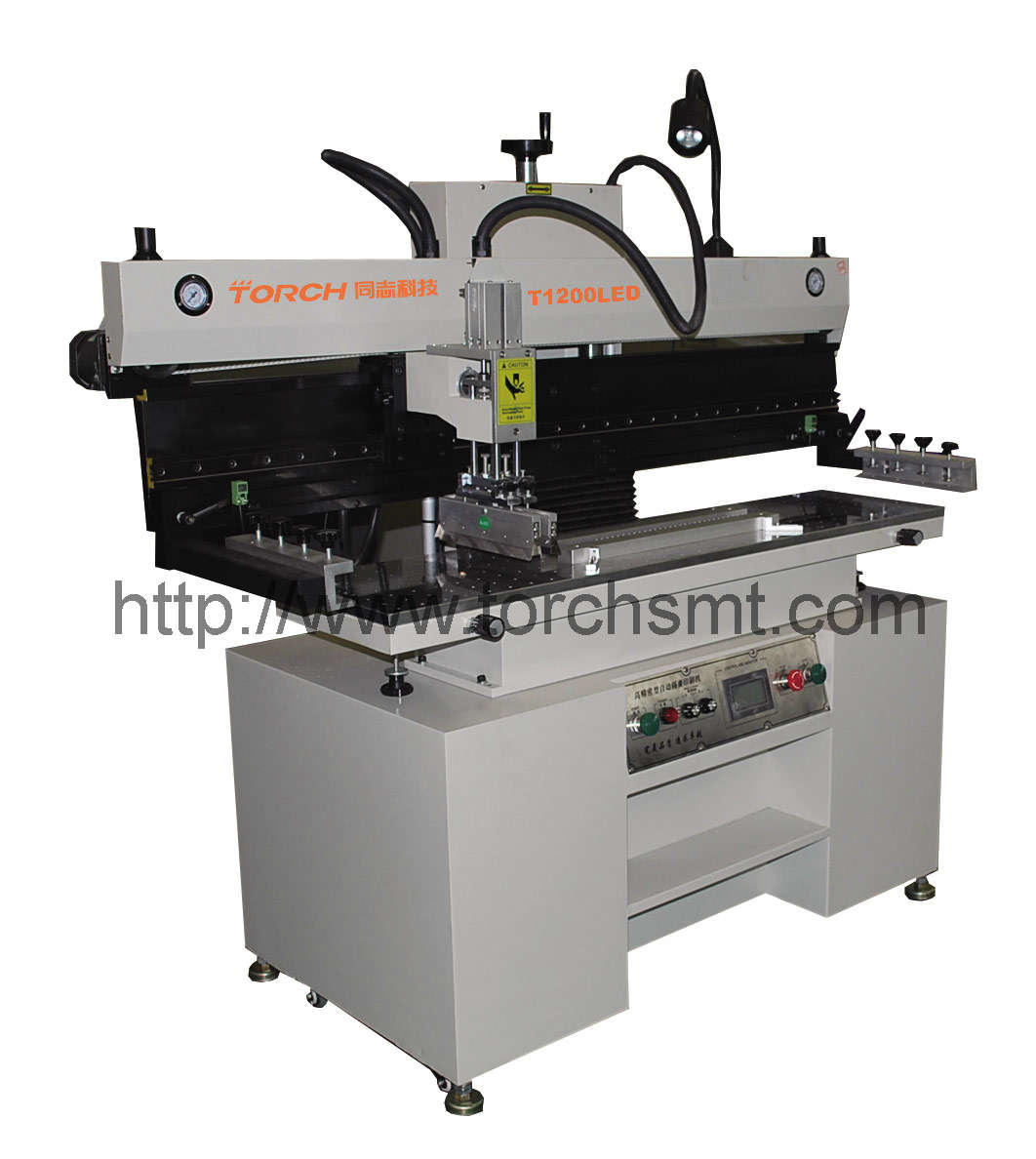

La T1200LED est la machine à imprimer pour des composants LED la plus économique et la plus précise, elle est également la plus adaptée pour des productions à grande échelle de barrettes et de lampes à LED. Les cartes électroniques sont fixées sur une table de travail flexible qui peut accueillir des circuits électroniques de taille simple ou double. Les ajustements de la postiion de la carte électronique, les mouvements de la table et les levées et descentes du racloir sont guidés par le rail de guidage de haute précision, en collaboration avec un moteur inversé, ce qui assure la précision des mouvements et des répétitions. Tout cela fait que la T1200LED est le meilleur choix pour des cartes électroniques à LED.
La T1200LED est la machine à imprimer pour des composants LED la plus économique et la plus précise, elle est également la plus adaptée pour des productions à grande échelle de barrettes et de lampes à LED. Les cartes électroniques sont fixées sur une table de travail flexible qui peut accueillir des circuits électroniques de taille simple ou double. Les ajustements de la postiion de la carte électronique, les mouvements de la table et les levées et descentes du racloir sont guidés par le rail de guidage de haute précision, en collaboration avec un moteur inversé, ce qui assure la précision des mouvements et des répétitions. Tout cela fait que la T1200LED est le meilleur choix pour des cartes électroniques à LED.

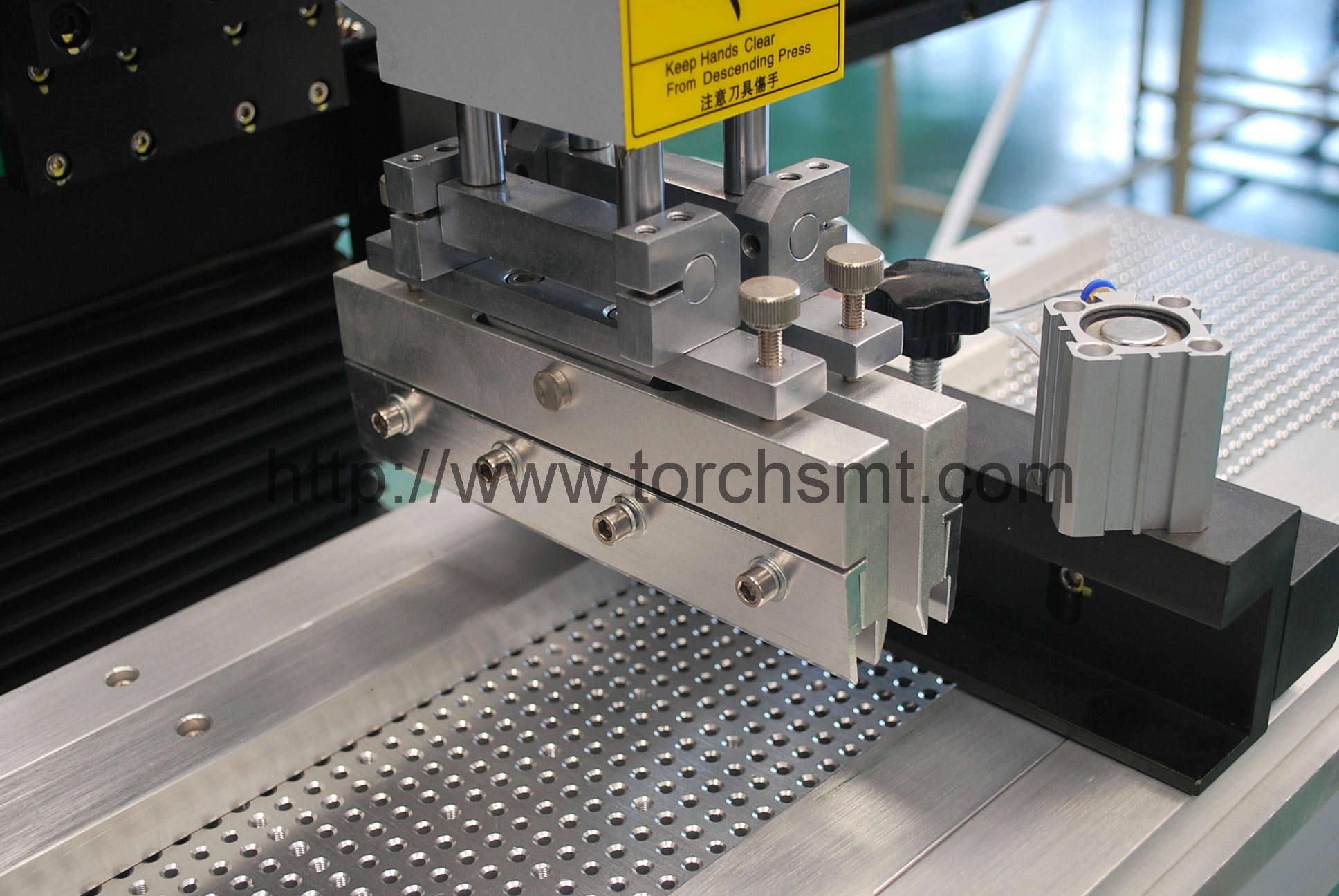

Principales caractéristiques : 1. Un moteur de haute précision japonais et un rail de guidage pour rendre le support du racloir plus stable. 2. 2 racloirs, pour lesquels la pression est ajustable. Des valves précises d’accélération permettent d’augmenter et de diminuer la vitesse des racloirs afin d’éviter la résonance. 3. Les supports de racloirs peuvent être soulevés à 45° et bloqués afin de changer de racloir et de laver le cadre et le pochoir. 4. La partie principale d’impression peut être déplacée en avant afin de correspondre au dessin du pochoir pour garantir une meilleure impression. 5. L’espace de travail et le cadre sont au même niveau et se règlent grâce à des boutons de micro-ajustments. 6. Le bras robotique peut être ajusté pour différentes tailles de circuits électroniques. (de 650 à 1200mm) 7. Les rainiures et la position PIN sur la table de travail, les prélevements simples et changements rapides permettent des impressions pour des circuits imprimés de taille normale ou double. 8. Les corrections et les ajustements du bras robotique et des axes X, Y et Z de la planche sont rapides et précis. 9. Les mouvements électroniques utilisent des micro-ordinateurs de contrôle PLC, un contôle tactile humain-ordinateur, une durée simple ou double. L’impression manuelle ou automatique est optionnelle.
Paramètres techniques :
Modèle
T1200LED.
Taille maximale d’impression
1200*300mm
Taille de la table de travail
1200*300mm.
Taille maximale du cadre
1300*550mm.
Taille minimale du cadre
330*370mm.
Micro-ajustements
X, Y : +/-10mm ; Angle : +/-30°.
Alimentation
AC 220V phase simple, 50Hz.
Dimensions (L*l*h)
1850*890*1760mm.
Principales caractéristiques : 1. Un moteur de haute précision japonais et un rail de guidage pour rendre le support du racloir plus stable. 2. 2 racloirs, pour lesquels la pression est ajustable. Des valves précises d’accélération permettent d’augmenter et de diminuer la vitesse des racloirs afin d’éviter la résonance. 3. Les supports de racloirs peuvent être soulevés à 45° et bloqués afin de changer de racloir et de laver le cadre et le pochoir. 4. La partie principale d’impression peut être déplacée en avant afin de correspondre au dessin du pochoir pour garantir une meilleure impression. 5. L’espace de travail et le cadre sont au même niveau et se règlent grâce à des boutons de micro-ajustments. 6. Le bras robotique peut être ajusté pour différentes tailles de circuits électroniques. (de 650 à 1200mm) 7. Les rainiures et la position PIN sur la table de travail, les prélevements simples et changements rapides permettent des impressions pour des circuits imprimés de taille normale ou double. 8. Les corrections et les ajustements du bras robotique et des axes X, Y et Z de la planche sont rapides et précis. 9. Les mouvements électroniques utilisent des micro-ordinateurs de contrôle PLC, un contôle tactile humain-ordinateur, une durée simple ou double. L’impression manuelle ou automatique est optionnelle.
