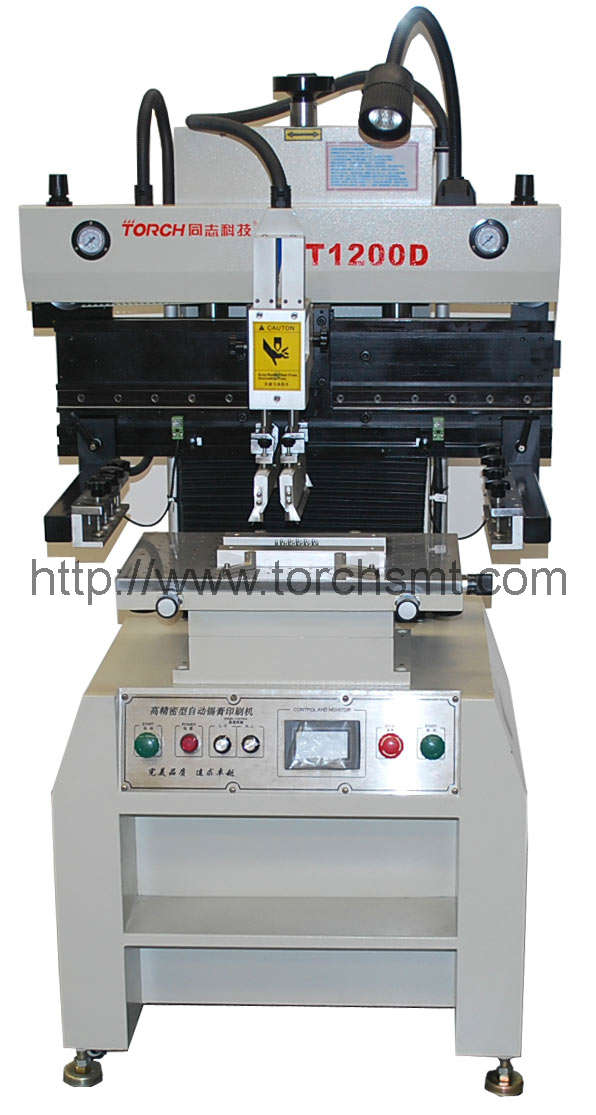

Imprimante TMS semi-automatique de haute précision T1200D.

Quantité:
  La T1200D est la première imprimante TMS équipée d’un module d’affichage digitale de la pression. Avec l’aide du design créatif du système d’ajustement de la pression du racloir avec affichage digitale, la pression du racloir peut être facilement ajustée, ce qui rend le controle de l’impression visible.   La T1200D est l’imprimante TMS semi-automatique de haute précision la plus raisonnable. Elle est spécialement adaptée pour les productions par lots de haute précision ou pour fabriquer des modèles.

    Introduction :
   La T1200D est la première imprimante TMS équipée d’un module d’affichage digitale de la pression. Avec l’aide du design créatif du système d’ajustement de la pression du racloir avec affichage digitale, la pression du racloir peut être facilement ajustée, ce qui rend le controle de l’impression visible.

   La T1200D est l’imprimante TMS semi-automatique de haute précision la plus raisonnable. Elle est spécialement adaptée pour les productions par lots de haute précision ou pour fabriquer des modèles.

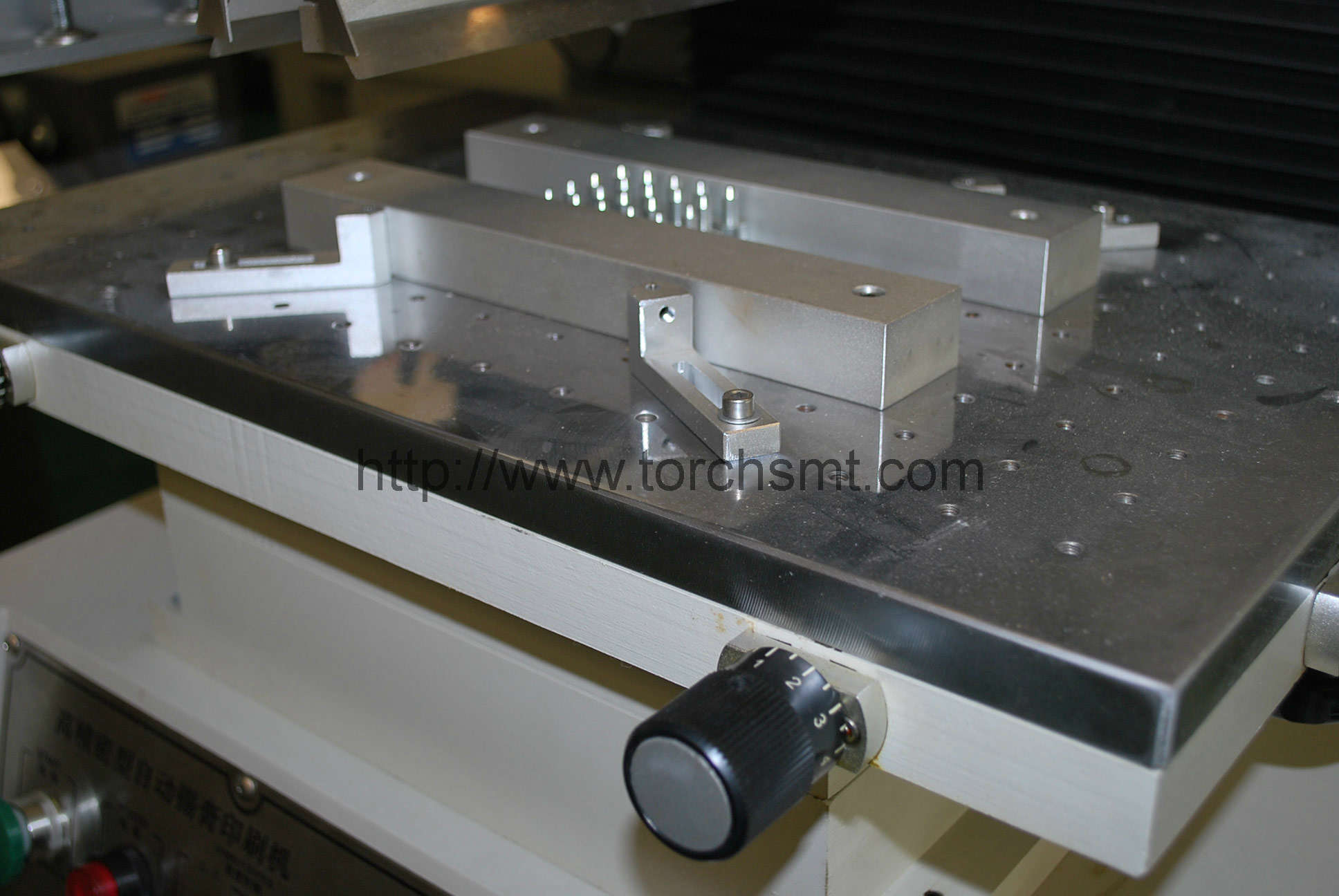

   La planche de cartes électroniques est fixée sur la plate-forme de travail qui est elle-même flexible. La plate-forme de travail est la même pour des circuits imprimés à simple ou double face. L’ajustement de la planche de cartes électroniques et les mouvements de la plate-forme de travail sont dirigés par les rails carrés de guidage , en complément du moteur à double fréquence. C’est pourquoi des mouvements précis et une haute précision peuvent être assurés.

   Ce qui en fait, aujourd’hui, le choix optimal pour remplacer une imprimante TMS entièrement automatique et réduire les coûts de production au maximum.

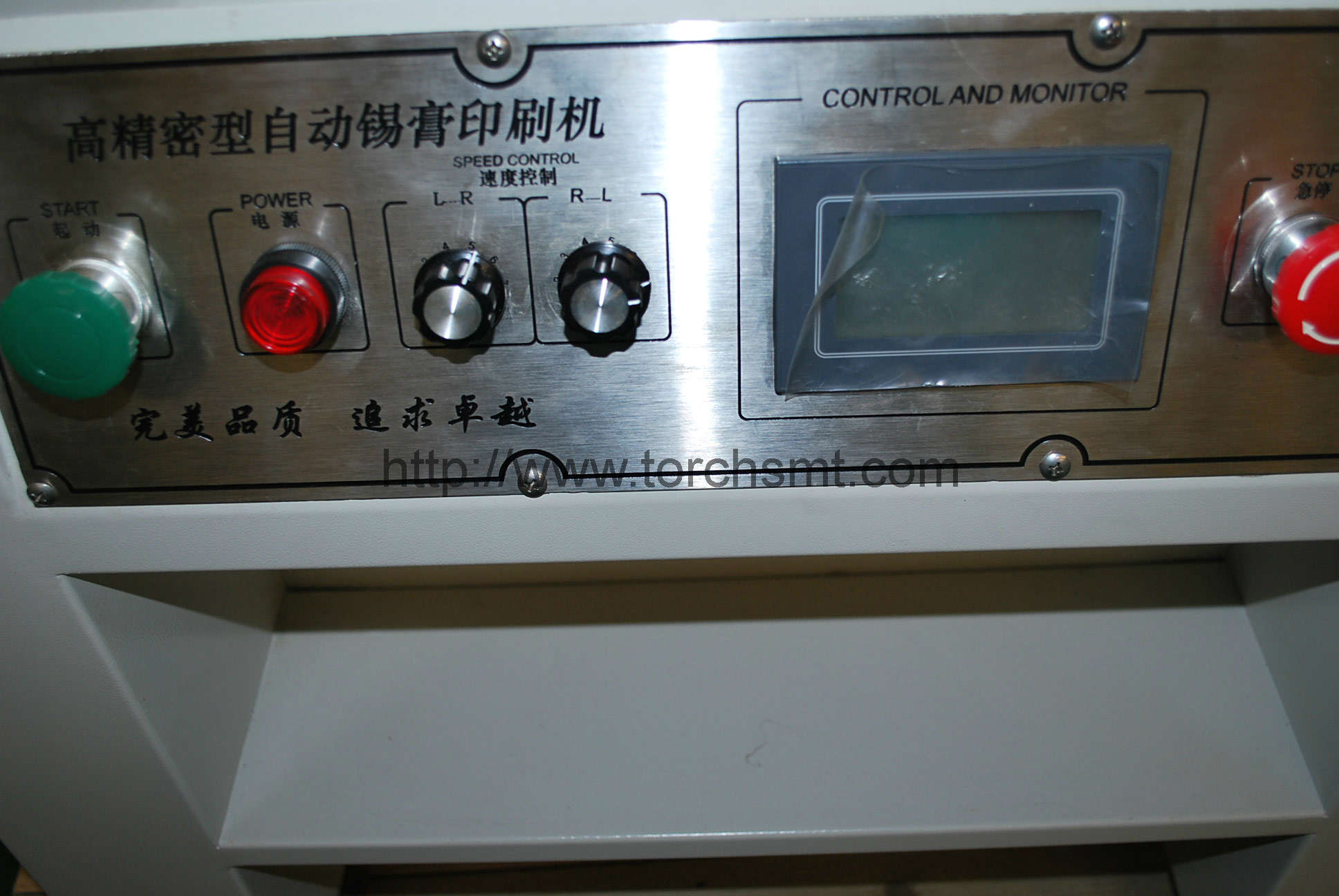

   Avec un ordinateur PLC et un écran tactile MITSUBISHI, La T1200D fournit un système de commande tactile anglais et chinois qui est simple d’utilisation. Ce système affiche automatiquement les échecs, propose des guides pour éliminer les échecs et une interface utilisateur très pratique.
   La fonction de représentation automatique des nombres rend les paramètres de calcul plus pratiques.
   Elle représente un progrès dans l’impression TMS car la colle rouge et la pâte d’étain ont des spécialités différentes. Cela permet de réaliser l’impression sur plusieurs types de produits et d’atteindre un niveau d’impression parfait.

   Au niveau du corps de la machine, la 1200D dispose d’un bras à pied rétractable qui peut être ajusté à gauche ou à droite Ce qui rend possible l’impression pour des planches de cartes électroniques allant de 470mm à 650mm.

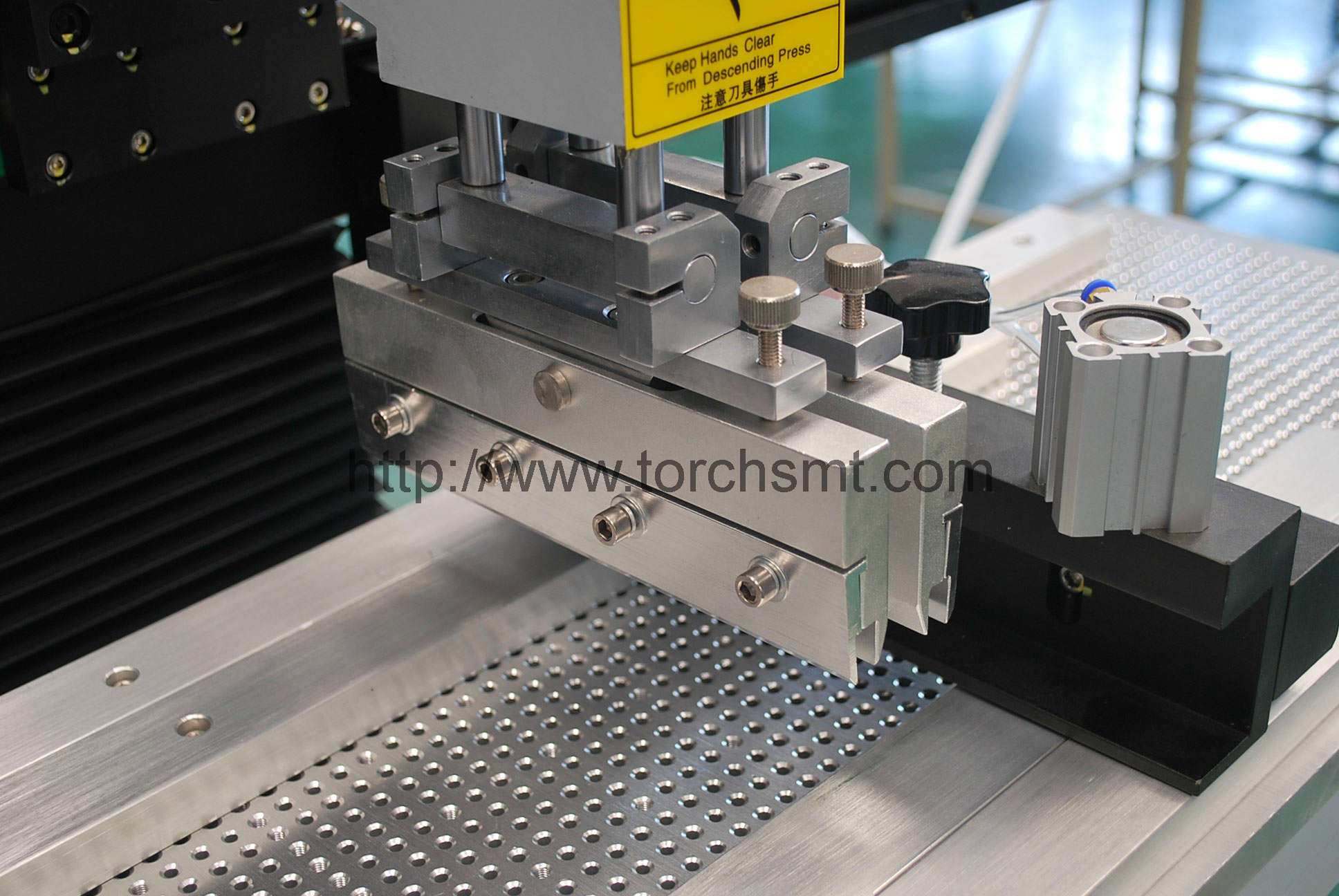

   Le racloir, quant à lui, peut être fixé vers le haut et pivoter de 45° afin de pouvoir nettoyer et le remplacer.
   La fixation du modèle se fait à l’aide du fond troué et des dés qui servent à ajuster la fixation en fonction de la taille de l’élement.
   Les ajustements de l’écran lisse s’adaptent aux mouvements de l’écran et également aux ajustements des différents axes et de l’angle.

    Paramètres techniques :






         Modèle




         T1200D.




         Gabarits




         370*470mm ; 420*520mm ; 550*650mm




         Taille maximale d’impression




         300*400mm ; 500*600mm (en option)




         Largeur des cartes électroniques




         0.2-2mm




         Ajustements d’impression




         X : +/- 10mm ; Y : +/- 10mm.




         Précision d’impression




         +/-0.05mm.




         Précision de répétition




         +/-0.02mm.




         Ecart minimum.




         0.35mm.




         Pression de l’air




         4-6KGF/cm².




         Alimentation




         AC 220V, 100W.




         Poids




         250Kg.




         Dimensions (L*l*h)




         900*900*1650mm.
