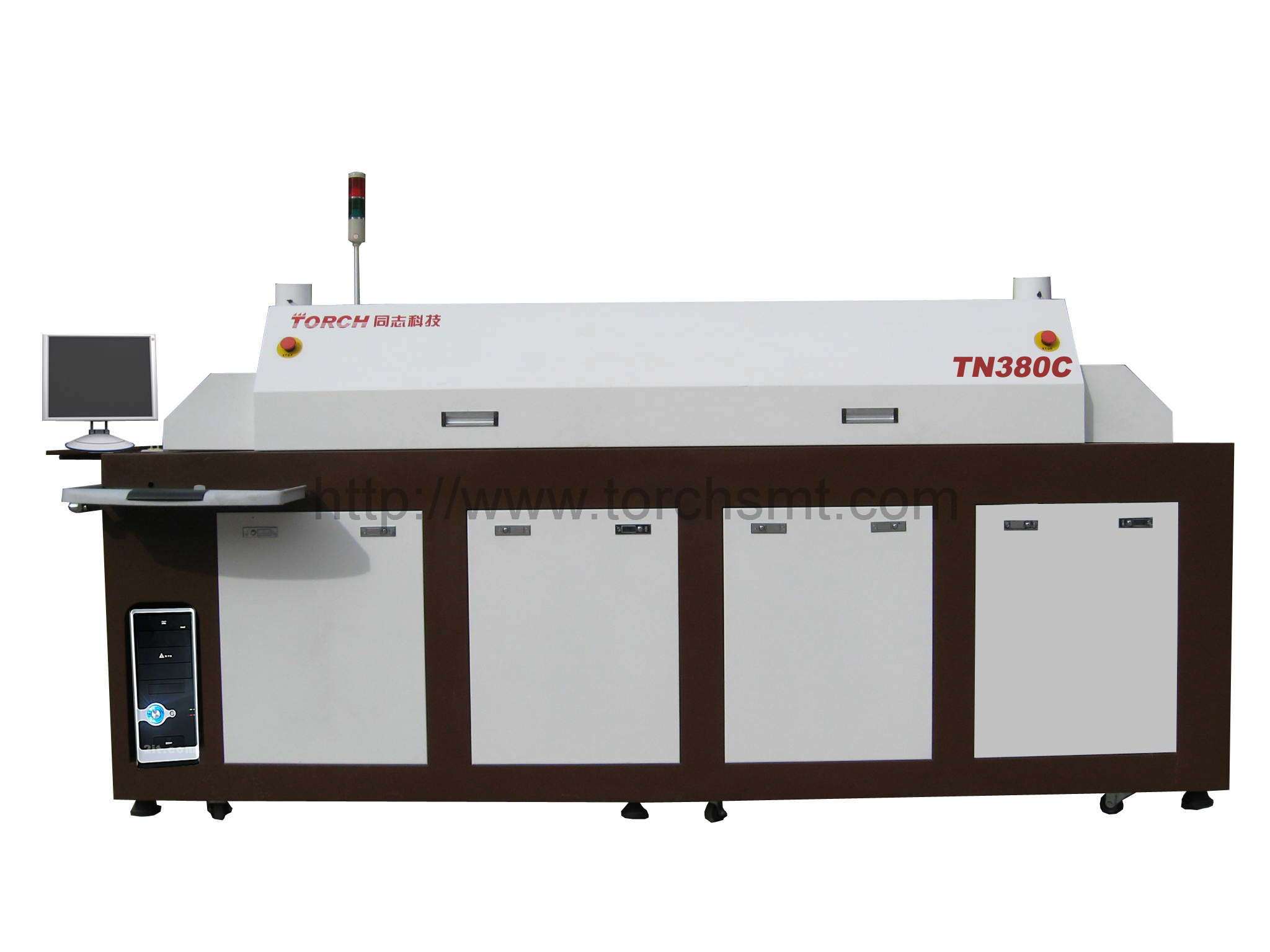

Four de refusion à l’air chaud sans plomb TN380C

 　　 Caractéristiques produits:
 　　1. Système de chauffage : Nous utilisons des tubes de chauffage au Nickel-Chromium de haute efficacité et économiseur d’énergie. Cette machine se caractérise également par une technologie avancée et une longue durée de vie. Le système de circulation de l’air chaud, qui est designé par Torch, permet de chauffer très vite, ainsi les composants sont entièrement chauffés.
 　　2. Un système de protection sûr : Il est composé de relais SSR de grand courant électrique (450V) et de prises sans contact très résistantes aux haute pressions. Ce système se caractérise par de la sûreté et de la fiabilité. Il peut surveiller les changements de température et les niveaux de chaleur dans le caisson du four avec la collecte de données et le système d’aide à la reconnaissance des éléments. Le but étant de maintenir la précision de contrôle de la température, mais les composants ne doivent pas être endommagés par les courants élevés et les hautes tensions. Ensuite, il contrôle le niveau d’échauffement des composants avec un système d’impulsions et de réponses rapides. On peut trouver dans chaque chambre de cuisson un fusible de sécurité qui est résistant aux grandes températures et hautes tensions, de cette manière, l’ensemble de la machine peut fonctionner dans le calme et la sécurité.
 　　3. Un contôle de la précision par de l’arithémtique IPC et PID. D’après les calculs intelligents PID, la sortie de chaleur peut être contrôlée précisemment et le système s’adapte par rapport à la chaleur extérieure pour garder la température stable à l’intérieur du four.
 　　4. La machine a été designée de manière à être facilement entretenue et démontée.
 　　5. La coque extérieure du TN380C et le four peuvent être ouverts entièrement pour faciliter le nettoyage et l’entretien.

 　　 Principales caractéristiques:
 　　1. Système de contrôle intuitif : Le TN380C utilise un système avancé de collecte des températures du four, il peut tester les courbes de température et la température dans le coeur du four. Les courbes de températures peuvent être sauvergardées et imprimées.
 　　2. Système de transmission stable et fiable : Le système de transmission du TN380C utilise un moteur de haute qualité et un système de conversion. Il dispose également d’un contrôleur en circuit fermé et d’une boite réductrice de la vitesse de la turbine de 1:100 dans le but de fonctionner de manière fluide et stable. La vitesse de fonctionnement est comprise entre 0 et 1600mm/min.
 　　3. Système de contrôle électronique fiable et stable : fonction de protection grâce à un interrupteur relais, la température baisse en continu après l’extinction de la machine pour éviter des déformations de composants et des dégats causés par un refroidissement irrégulier.
 　　4. Une protection contre les arrêts inattendus de la machine assure la sortie de la carte électronique sans risque.
 　　5. La plate forme d’exploitation Windows a de puissantes fonctions et est très stable.
 　　6. Les zones de chauffage supérieures et inférieures sont contrôlées séparémment. Les vitesses de circulation peuvent également être contrôlées séparémment. Ce système permet de souder différentes cartes électroniques et composants.

 　　Paramètres techniques :





Modèle	TN380C
Paramètres de chauffage
Segments de contrôle de température	16
Nombre de zones de température	8 (haut : 8, bas : 8).
Nombre de zones de refroidissement	1 (haut : 1, bas : 1).
Source de chaleur	Diffusion d’air chaud par micro circulation.
Système de refroidissement	Ventilateurs centrifuges  à écoulement transversal.
Temps de chauffage	25 minutes.
Niveau de température	Température du caisson : 360℃.
Système de relais de chauffage automatique	Evite les dégats sur le moteur ou le controleur du four causés par un démarrage de la machine trop brusque. Et protège les composants des dégats durant le processus de soudage.
Paramètres de transmission
Largeur du plateau pour cartes électroniques	<300mm.
Hauteur du convoyeur de carte électronique	900+/-20mm.
Directions du convoyeur	GàD; DàG.
Nature du convoyeur	Acier inoxydable.
Système de transmission	Ceinture grillagée et chaine conductrice
Largeur de la ceinture de transmission	300mm
Vitesse de transmission	Ajustable entre 0 et 1600mm/min.
Paramètres de contrôle
Système de contrôle	PLC + Système de contrôle de température Torch + IPC.
Système de contrôle de la température	Un micro-ordinateur PID intelligent de contrôle automatique de la température. Des sorties sans contact SSR.
Précision de contrôle de la température	+/-2℃
Erreur de distribution de la température	+/-2℃
Type d’alimentation	3 phases et 4 fils, 380V, 50/60Hz.
Puissance maximale	42Kw.
Puissance normale	23Kw.
Paramètres structurels.
Poids	860Kg.
Dimensions (L*l*h)	3500*900*1390mm
