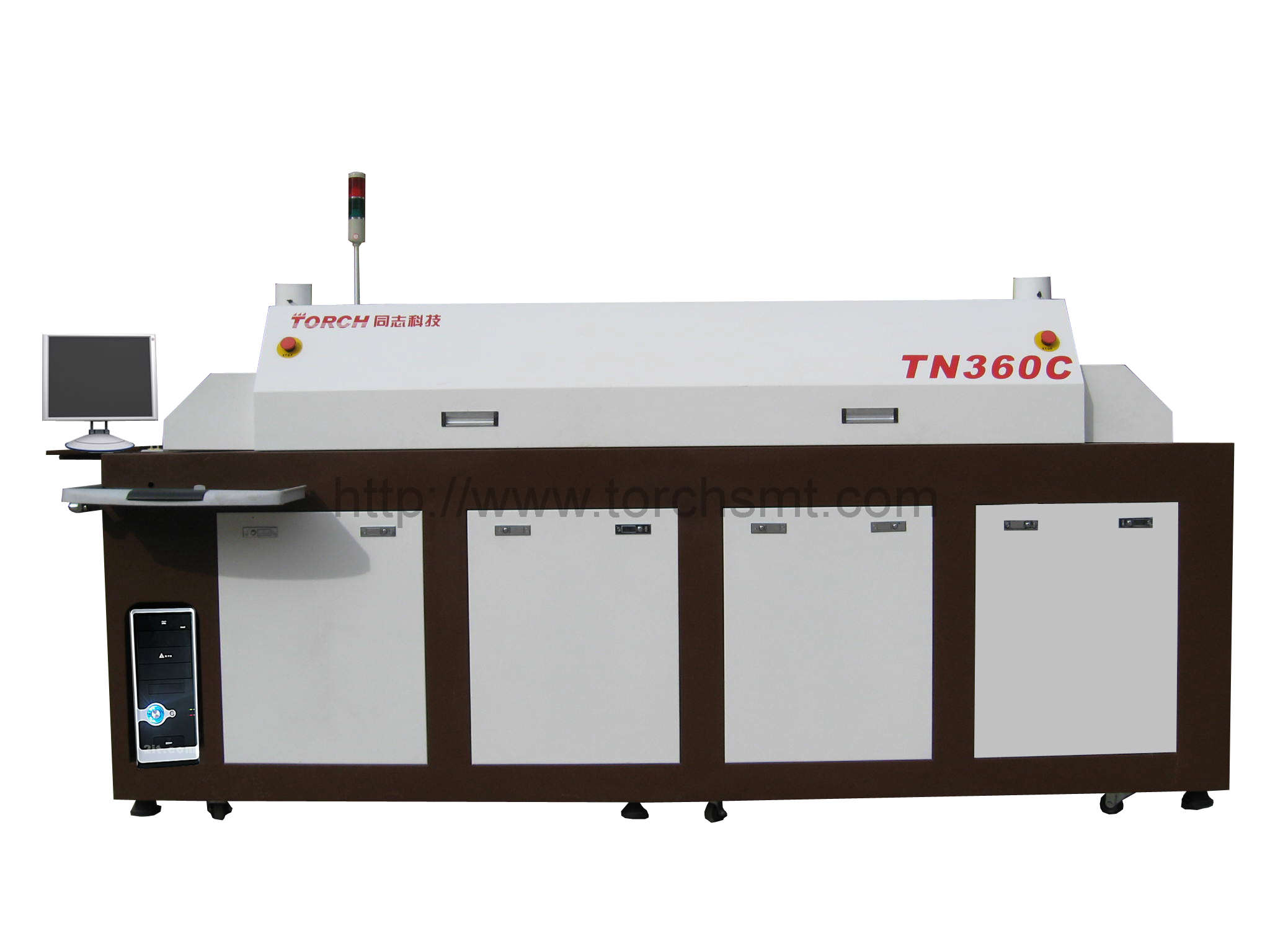

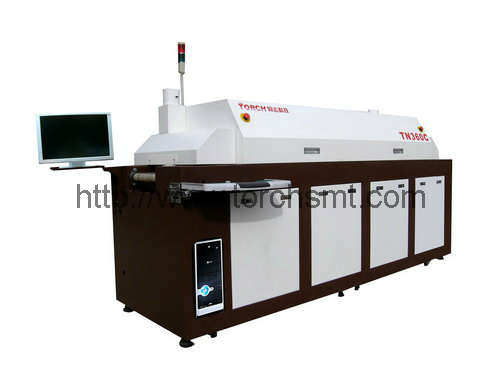

Four de refusion à l’air chaud sans plomb TN360C

Quantité:
Système de chauffage : Nous utilisons des tubes de chauffage au Nickel-Chromium de haute efficacité. Cette machine se caractérise également par une technologie avancée et une longue durée de vie. Le système de circulation de l’air chaud, qui est designé par Torch, permet de chauffer très vite, ainsi les composants sont entièrement chauffés.

    Caractéristiques produits:
   1. Système de chauffage : Nous utilisons des tubes de chauffage au Nickel-Chromium de haute efficacité. Cette machine se caractérise également par une technologie avancée et une longue durée de vie. Le système de circulation de l’air chaud, qui est designé par Torch, permet de chauffer très vite, ainsi les composants sont entièrement chauffés.
   2. Un système de protection sûr : Il est composé de relais SSR de grand courant électrique et de prises sans contact très résistantes aux haute pressions. Ce système se caractérise par de la sûreté et de la fiabilité. Il peut surveiller les changements de température et les niveaux de chaleur dans le caisson du four avec la collecte de données et le système d’aide à la reconnaissance des éléments. Le but étant de maintenir la précision de contrôle de la température, mais les composants ne doivent pas être endommagés par les courants élevés et les hautes tensions. Ensuite, il contrôle le niveau d’échauffement des composants avec un système d’impulsions et de réponses rapides. On peut trouver dans chaque chambre de cuisson un fusible de sécurité qui est résistant aux grandes températures et hautes tensions, de cette manière, l’ensemble de la machine peut fonctionner dans le calme et la sécurité.
   3. Un contôle de la précision par de l’arithémtique IPC et PID. D’après les calculs intelligents PID, la sortie de chaleur peut être contrôlée précisemment et le système s’adapte par rapport à la chaleur extérieure pour garder la température stable à l’intérieur du four.
   4. La machine a été designée de manière à être facilement entretenue et démontée.
   5. La coque extérieure du TN360C et le four peuvent être ouverts entièrement pour faciliter le nettoyage et l’entretien.

    Principales caractéristiques:
   1. Système de contrôle intuitif : Le TN360C utilise un système avancé de collecte des températures du four, il peut tester les courbes de température et la température dans le coeur du four. Les courbes de températures peuvent être sauvergardées et imprimées.
   2. Système de transmission stable et fiable : Le système de transmission du TN360C utilise un moteur de haute qualité et un système de conversion. Il dispose également d’un contrôleur en circuit fermé et d’une boite réductrice de la vitesse de la turbine de 1:100 dans le but de fonctionner de manière fluide et stable. La vitesse de fonctionnement est comprise entre 0 et 1600mm/min.
   3. Système de contrôle électronique fiable et stable : fonction de protection grâce à un interrupteur relais, la température baisse en continu après l’extinction de la machine pour éviter des déformations de composants et des dégats causés par un refroidissement irrégulier.
   4. Une protection contre les arrêts inattendus de la machine assure la sortie de la carte électronique sans risque.
   5. La plate forme d’exploitation Windows a de puissantes fonctions et est très stable.
   6. Les zones de chauffage supérieures et inférieures sont contrôlées séparémment. Les vitesses de circulation peuvent également être contrôlées séparémment. Ce système permet de souder différentes cartes électroniques et composants.

   Paramètres techniques :






         Modèle




         TN360C




         Paramètres de chauffage




         Segments de contrôle de température




         12




         Nombre de zones de température




         6 (haut : 6, bas : 6).




         Nombre de zones de refroidissement




         1 (haut : 1, bas : 1).




         Source de chaleur




         Diffusion d’air chaud par micro circulation.




         Système de refroidissement




         2 ventilateurs centrifuges  à écoulement transversal pour un refroidissment homogène.




         Précision de contrôle de la température




         +/-2℃




         Temps de chauffage




         <30 minutes.




         Niveau de température




         Température du caisson : 360℃.




         Système de relais de chauffage automatique




         Evite les dégats sur le moteur ou le controleur du four causés par un démarrage de la machine trop brusque. Et protège les composants des dégats durant le processus de soudage.




         Paramètres de transmission




         Ceinture de transmission




         Ceinture grillagée en acier inoxydable.




         Largeur de la ceinture de transmission




         300mm.




         Vitesse de transmission




         Ajustable entre 0 et 1600mm/min.




         Paramètres de contrôle




         Système d’alarme




         Lumière directionnelle et alarme sonore lorsque la température est trop élevée.




         Type d’alimentation




         3 phases et 4 fils, 380V.




         Puissance maximale




         19Kw.




         Paramètres structurels.




         Poids




         680Kg.




         Dimensions (L*l*h)




         2900*900*1300mm
