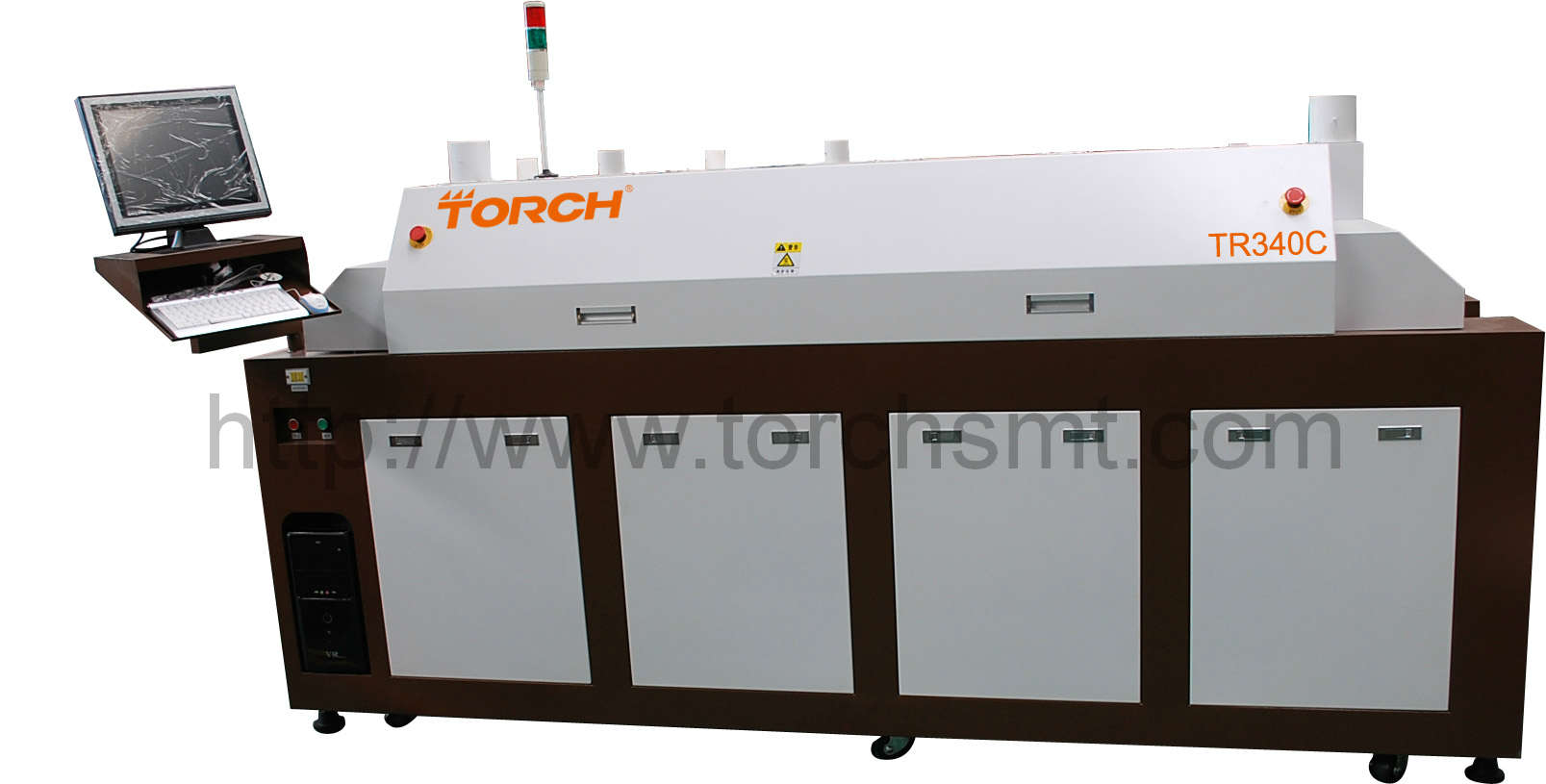

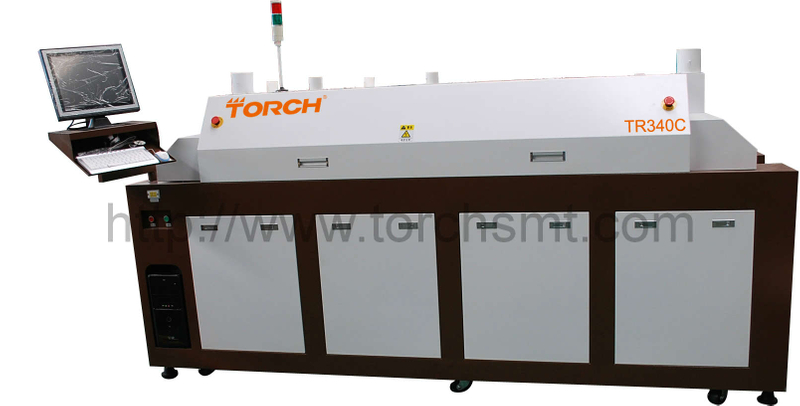

Four de refusion à l’air chaud TR340C

Quantité:
Système de chauffage : Nous utilisons des tubes de chauffage au Nichrome économiseurs d’énergie, de haute efficacité. Cette machine se caractérise également par une technologie avancée et une longue durée de vie. Un système unique de circulation de l’air chaud assure un chauffage uniforme de haute qualité des cartes électroniques et des composants. Le temps de chauffage est très rapide.

    Introduction:
   1. Système de chauffage : Nous utilisons des tubes de chauffage au Nichrome économiseurs d’énergie, de haute efficacité. Cette machine se caractérise également par une technologie avancée et une longue durée de vie. Un système unique de circulation de l’air chaud assure un chauffage uniforme de haute qualité des cartes électroniques et des composants. Le temps de chauffage est très rapide.
   2. Un système de protection sûr : La haute tension à grande puissance utilisée (450V) et les sorties pour relais statiques SSR sont sûres et fiables. Combinées avec un système de collecte des données servant à surveiller la température et les changements de valeurs thermiques. Les contrôles se font par de petites impulsions et des réponses rapides afin d’éviter d’endommager la machine à cause d’une précision de contrôle de la température qui serait trop faible. Parallèlement, chaque zone de température est équipée d’un fusible de protection contre les hautes températures et tensions afin que la TR340C puisse fonctionner de manière stable et sûre.
   3. Un ordinateur PID intelligent industriel de contrôle de haute précision permet de contrôler précisémment les niveaux de températures et les températures variables à l’extérieur afin de garantir une température plus homogène.
   4. La machine a été designée de manière à être facilement entretenue et réparée.
   5. La coque extérieure et le four peuvent être ouverts entièrement pour faciliter le nettoyage et l’entretien.

    Principales caractéristiques:
   1. Système de contrôle clair : Le TR340C utilise un système avancé de collecte des températures du four, il peut tester ces températures automatiquement. Les courbes de températures peuvent être sauvergardées et imprimées.
   2. Système de transmission stable et fiable : Le système de transmission du TR340C utilise un moteur de haute qualité qui permet des ajustements de la vitesse en circuit fermé, un réducteur de boite de vitesse 1:100. Il fonctionne de manière stable avec une vitesse comprise entre 0 et 1600mm/min.
   3. Système de contrôle électronique fiable et stable : fonction de protection grâce à un interrupteur relais, la température baisse après l’extinction de la machine pour éviter des déformations de composants et des dégats causés par un refroidissement irrégulier.
   4. Une protection contre les arrêts inattendus de la machine assure la sortie de la carte électronique sans risque.
   5. La plate forme d’exploitation Windows a de puissantes fonctions et est très stable.

 Paramètres techniques :







         Modèle




         TR340C.




         Paramètres de chauffage




         Nombre de zones de température




         4 (haut : 4, bas : 4).




         Nombre de zones de refroidissement




         1 (haut : 1, bas : 1).




         Source de chaleur




         Diffusion poussée d’air chaud exclusivement.




         Système de refroidissement




         2 ventilateurs centrifuges  à écoulement transversal pour un refroidissment homogène.




         Système de contrôle de la température




         Un ordinateur et un logiciel de contrôle développé par Torch.




         Précision de contrôle de la température




         +/-2℃




         Temps de chauffage




         <30 minutes.




         Niveau de température




         Température du caisson : 360℃.




         Système de relais de chauffage automatique




         Evite les dégats sur le moteur ou le controleur du four causés par un démarrage de la machine trop brusque. Et protège les composants des dégats durant le processus de soudage.




         Paramètres de transmission




         Ceinture de transmission




         Ceinture grillagée inoxydable.




         Largeur de la ceinture de transmission




         300mm.




         Hauteur de la ceinture de transmission des cartes électroniques




         900+/-20mm




         Vitesse de transmission




         Ajustable entre 0 et 1600mm/min.




         Paramètres de contrôle




         Système d’alarme




         Lumière directionnelle et alarme sonore lorsque la température est trop élevée.




         Système de protection




         Quand l’alimentation est soudainement coupée, il est possible de lancer une opération spécifique qui va diriger la carte électronique à l’extérieur du four pour la protéger.




         Système de contrôle




         PLC + Système de contrôle de température Torch + IPC.




         Contrôle de la température




         Système automatique PID de contrôle intelligent avancé de la température dans chaque zone + Sorties pour relais statiques.




         Précision de contrôle de la température




         +/-2℃.




         Erreur de distribution de la température




         +/-2℃.




         Type d’alimentation




         3 phases et 4 fils, 380V ou 220V.




         Puissance maximale




         17Kw.




         Puissance normale




         8Kw.




         Paramètres structurels.




         Poids




         450Kg.




         Dimensions (L*l*h)




         2200*900*1390mm
