Distributeur automatique TD4310D

Quantité:
  Les distributeurs à double table de travail, qui sont des équipements électroniques universels, ont été largement utilisés dans les domaines de la fabrication d’éléments électroniques, l’assemblage de cartes électroniques, la fabrication de cablâge, l’encapsulation des circuits intégrés, la fabrication d’appareils précis, la biomédecine, l’industrie des lampes, l’emballage, l’alimentaire et bien d’autres. Notre produit profite des technologies de contrôle variationnelle et de contrôle des distributeurs et a l’avantage d’être facile à utiliser, stable, et économique.

    Structure:

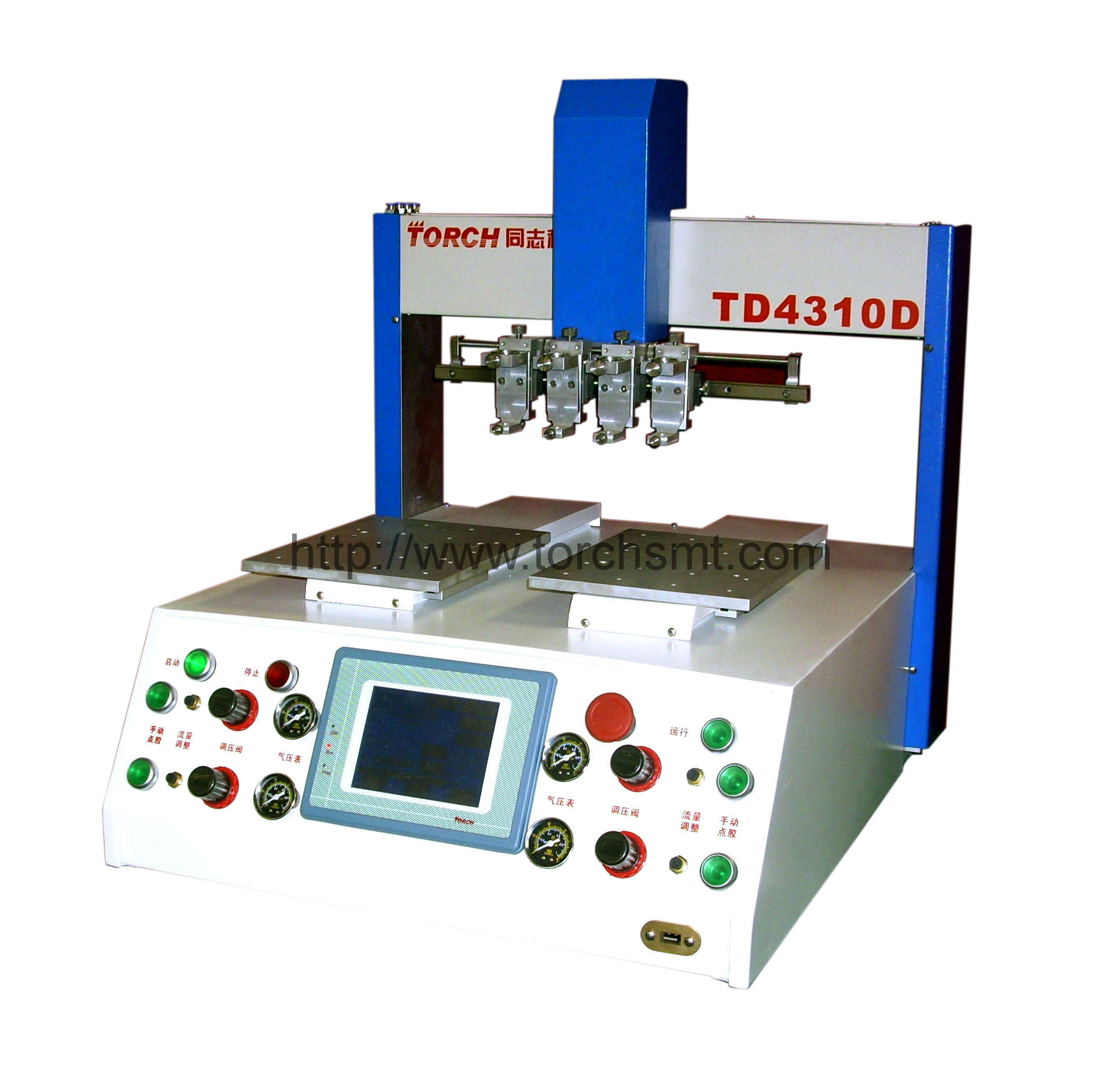

   La structure et les dimensions de la machine peuvent être aperçues sur l’image. Elle est constituée d’un panneau de contrôle des mouvements pour les axes Y1 et Y2. S’ajoutent à cela les axes X et Z. On trouve également un écran de contrôle tactile qui rend le contrôle du processus pratique.

    Remarques:
   1. 4 axes de contrôle, grandes vitesse et précision, distribution excellente, fonction de mobilité.
   2. Contrôle par écran tactile externe Chinois facile à utiliser, il permet une visée exacte, une haute qualité, il augmente l’efficacité, est pratique et stable.
   3. Disponible au meilleur prix.

    Paramètres techniques :






         Modèle




         TD4310D.




         Niveau de déplacement




         Axe X : 400mm (Gauche-Droite)




         Axe Y : 300mm (Vers l’avant-Vers l’arrière).




         Axe Z : 100mm (Haut-Bas).




         Vitesse maximale




         Axe X : 800mm/s.




         Axe Y : 800mm/s.




         Axe Z : 300mm/s.




         Précision de répétition




         +/-0.02mm.




         Vitesse de distribution




         100pcs/min.




         Méthode de déplacement




         Moteur laser à étape et ceinture synchronisée.




         Portée maximale




         Table de travail : 8Kg.




         Axe Z : 3Kg.




         Méthode de contrôle




         Application par application, en ligne droite et en arc.




         Méthode de programmation




         Contrôle par écran tactile, programmation des données dans le PC.




         Capacité du programme




         100 programmes/6000 applications.




         Type d’alimentation




         AC 220V.




         Pression de l’air




         0-6Kgf/cm².




         Dimensions (L*l*h)




         680*650*740mm.




         Poids




         Environ 55Kg




         Panneau de contrôle




         Démarrage, pause, reprise, arrêt.




         Interface du programme




         Anglais/Chinois, écran tactile industrielle 5.7 pouces.
