Structure:

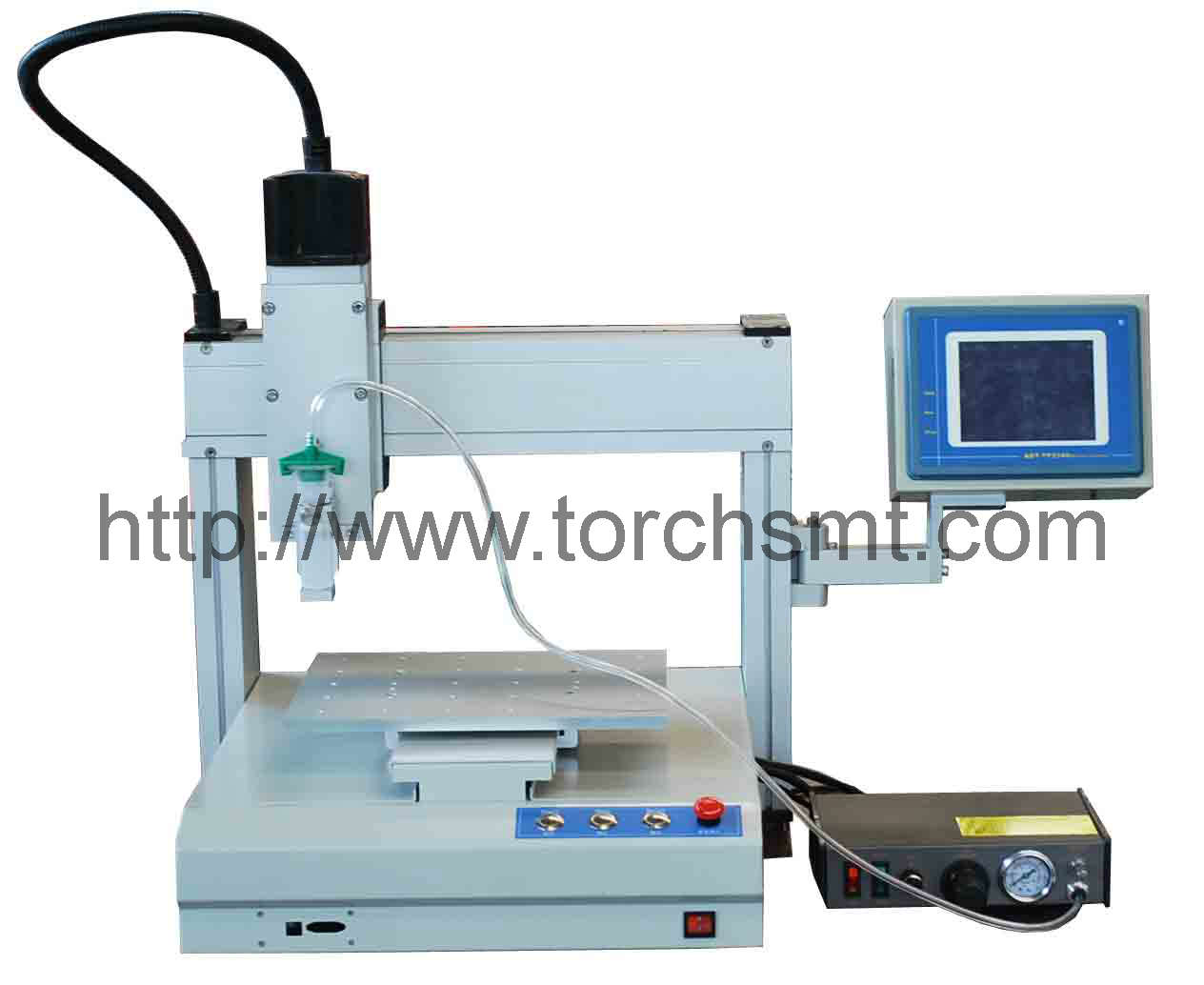

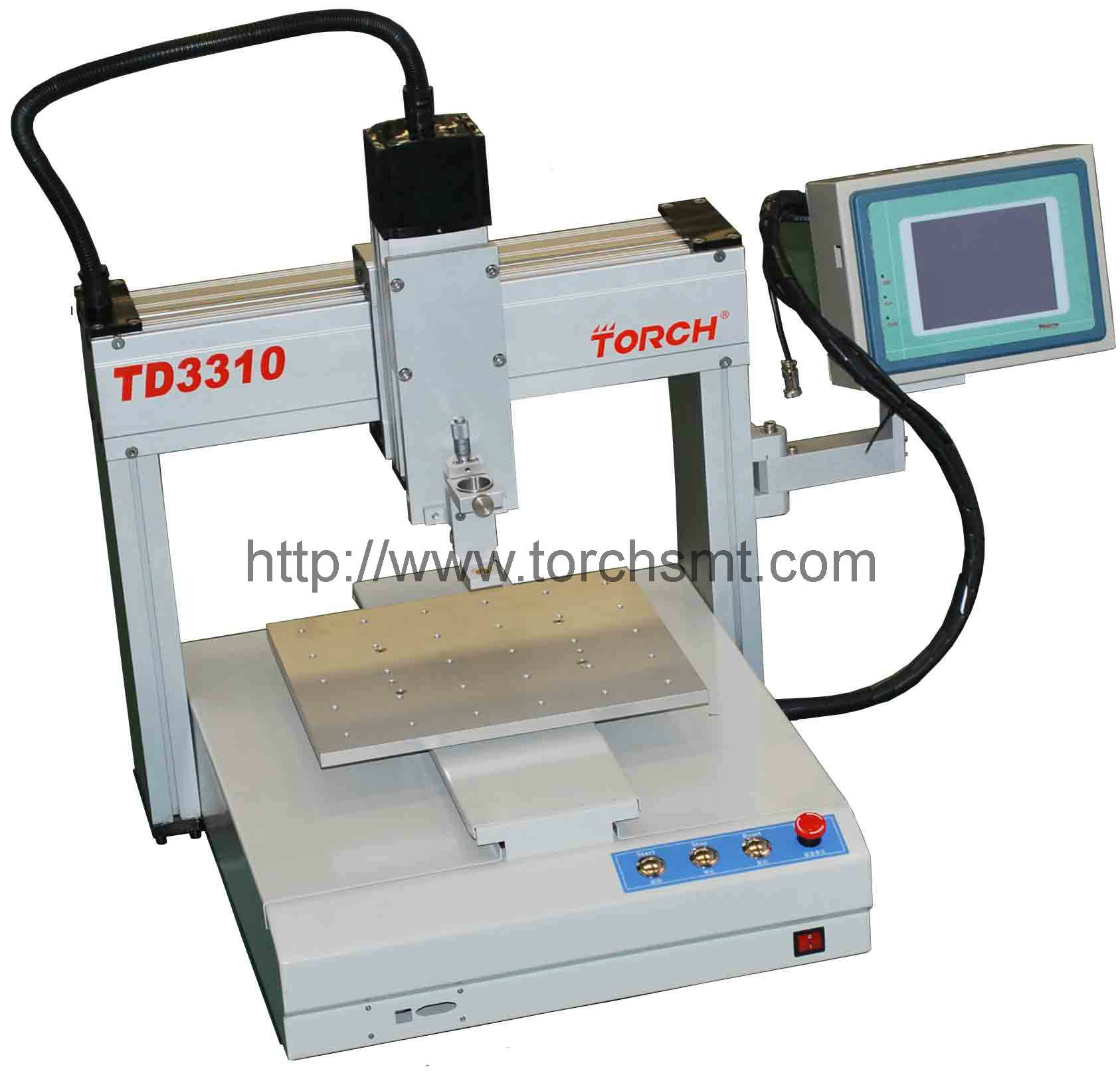

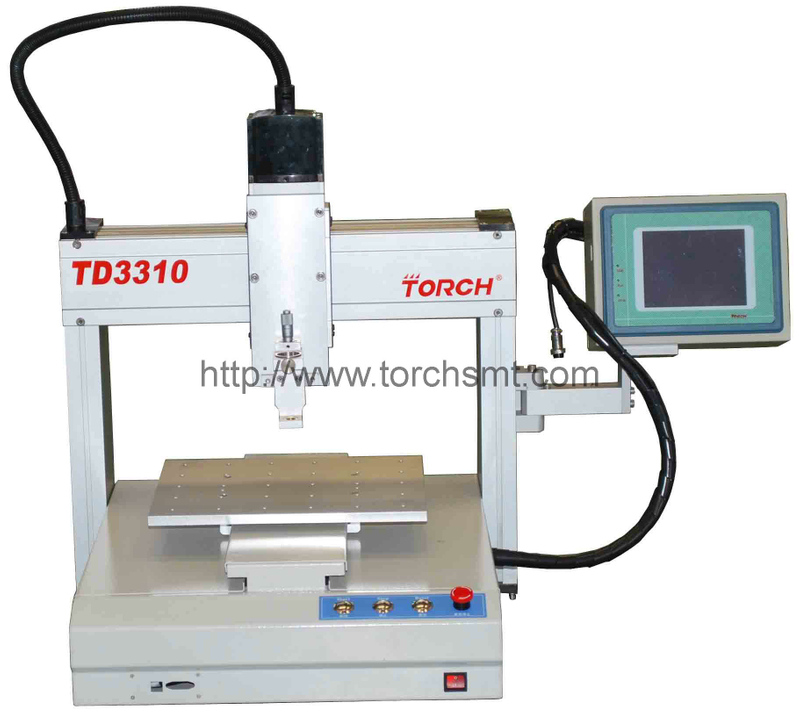

La table à 3 axes de la structure du distributeur et les dimensions sont présentées sur l’image ci dessous. La machine est constituée d’une plate-forme de déplacement de l’axe Y, de l’axe X, de l’axe Z, d’une structure de base, d’un panneau de contrôle, d’un emplacement pour la seringue, etc... Le système de contrôle des mouvements et le système de contrôle de la distribution sont intégrés dans la structure de base, la machine est également munie d’un écran tactile programmable, facile à utiliser.
1) Axe Z.
2) Axe X.
3) Axe Y.
4) Base.
5) Seringue.
6) Porte-seringue.
7) Ecran tactile.
8) Panneau de contrôle.
a) Valve de régulation de la pression.
b) Manomètre.
c) Bouton de succion.
d) Délivrement manuel de la glue.
e) Arrêt d’urgence.
f) Démarrage/Pause.
g) Arrêt.
Remarques:
1. 3 axes de contrôle, grandes vitesse et précision, distribution excellente, fonction de mobilité.
2. Contrôle par écran tactile externe Chinois facile à utiliser, il permet une visée exacte, une haute qualité, il augmente l’efficacité, est pratique et stable.
3. Disponible au meilleur prix.
Paramètres techniques :
| Modèle | TD3310. |
| Niveau de déplacement | Axe X : 300/400mm (Gauche-Droite) |
| Axe Y : 300/400mm (Vers l’avant-Vers l’arrière). |
| Axe Z : 120mm (Haut-Bas). |
| Vitesse maximale | Axe X : 800mm/s. |
| Axe Y : 800mm/s. |
| Axe Z : 300mm/s. |
| Précision de répétition | +/-0.02mm. |
| Vitesse de distribution | 100pcs/min. |
| Méthode de déplacement | Moteur laser à étape et ceinture synchronisée. |
| Portée maximale | Table de travail : 8Kg. |
| Axe Z : 3Kg. |
| Méthode de contrôle | Application par application, en ligne droite et en arc. |
| Méthode de programmation | Contrôle par écran tactile, programmation des données dans le PC. |
| Capacité du programme | 100 programmes/6000 applications. |
| Type d’alimentation | AC 220V. |
| Pression de l’air | 0-6Kgf/cm². |
| Dimensions (L*l*h) | 760*660*640mm. |
| Poids | Environ 45Kg |
| Panneau de contrôle | Démarrage, pause, reprise, arrêt. |
| Interface du programme | Anglais/Chinois, écran tactile industrielle 5.7 pouces. |
