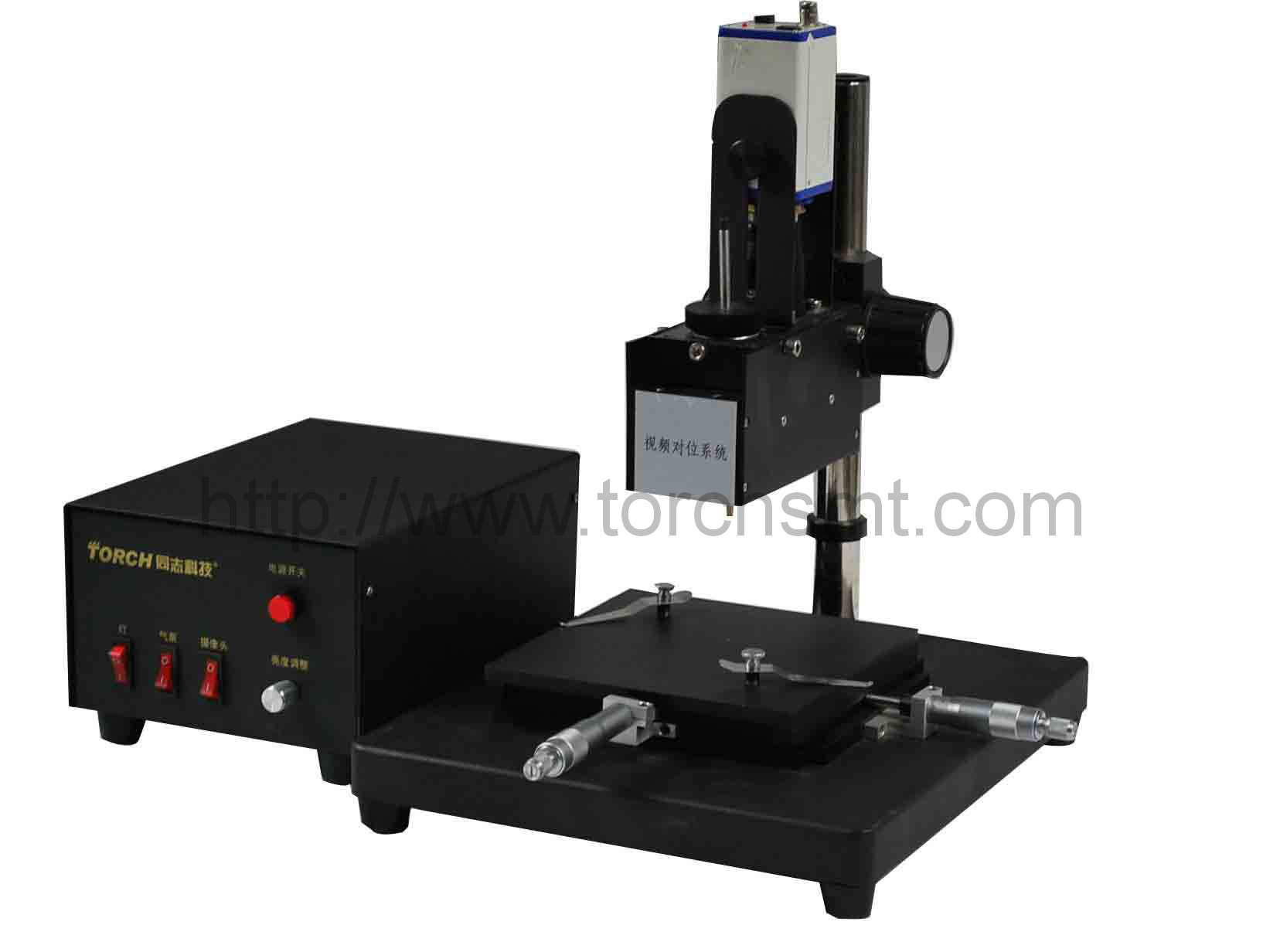

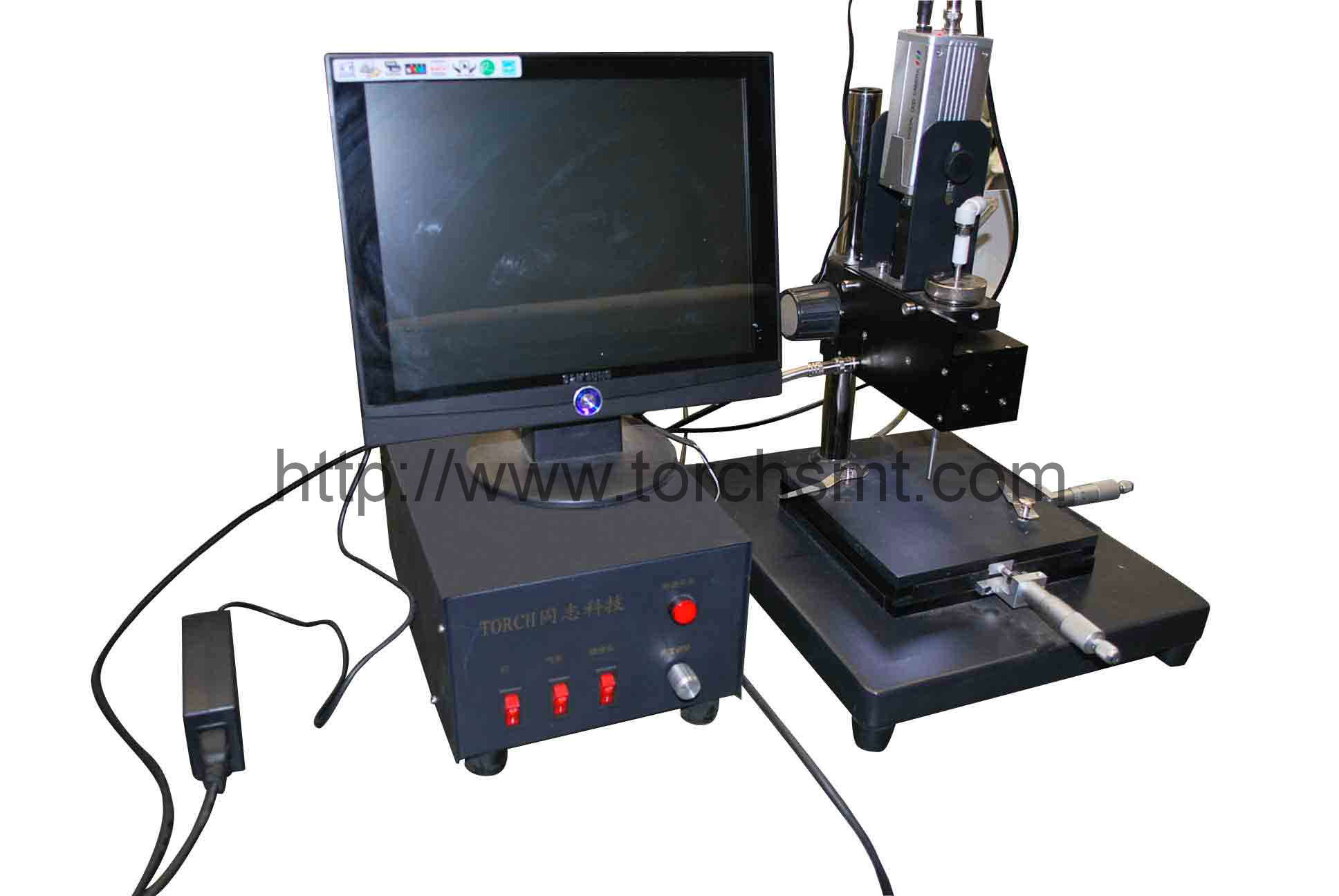

L’assembleuse manuelle TP38V dispose d’une table pour la direction des axes X, Y et Z, la tête d’assemblage peut se déplacer et pivoter librement, ce qui assure le maintien d’une précision à 0.01mm. Le générateur de vide permet de récupérer tout type de composants IC. L’ajustement des déplacements sur 4 directions, la caméra à optique très claire CCD et l’objectif professionnel de plaçage permettent d’assembler facilement des composants QFP, PLCC et quelques autres composants à haute précision.
Paramètres techniques :
1. Le mécanisme de déplacement libre sur 4 dimensions : Les axes X et Y dispose d’un système de réglage de précision qui permet d’ajuster précisemment les directions de X et Y. L’axe Z peut être ajusté librement de haut en bas. De plus, l’angle θ peut, lui aussi, être librment ajusté.
2. Système de vision : Une caméra à optique très claire CCD et un objectif professionnel de plaçage assurent un montage facile des composants IC.
3. Image : Grossissement maximum 50 fois.
4. Source de lumière : Une source de lumière flexible peut être pivotée dans n’importe quelle direction pour rendre l’image plus nette.
5. Poids : Autour de 7.5kg.
6. Dimensions : 280mm*260mm.
7. Précision : 0.01mm.
Beijing Torch Co.,Ltd
