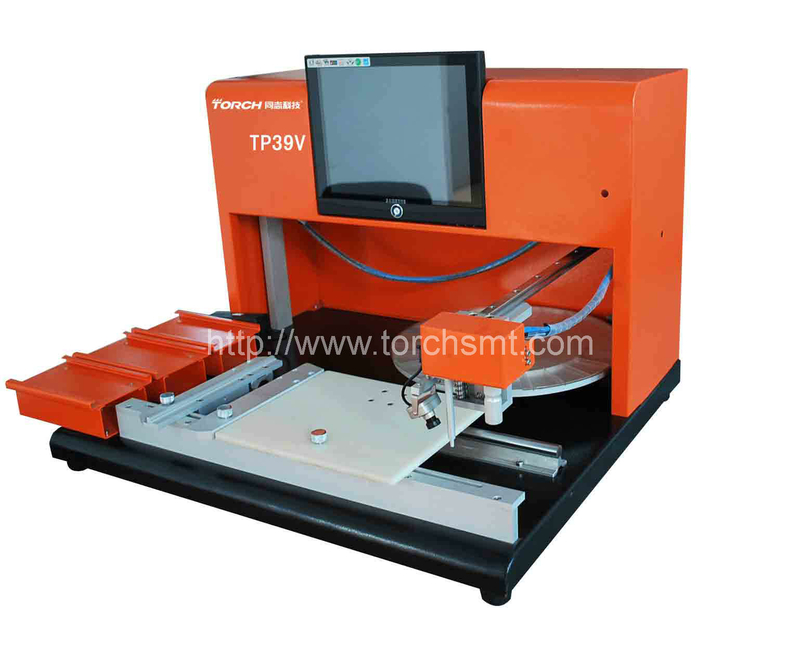

Assembleuse manuelle à haute précision TP39V

Quantité:

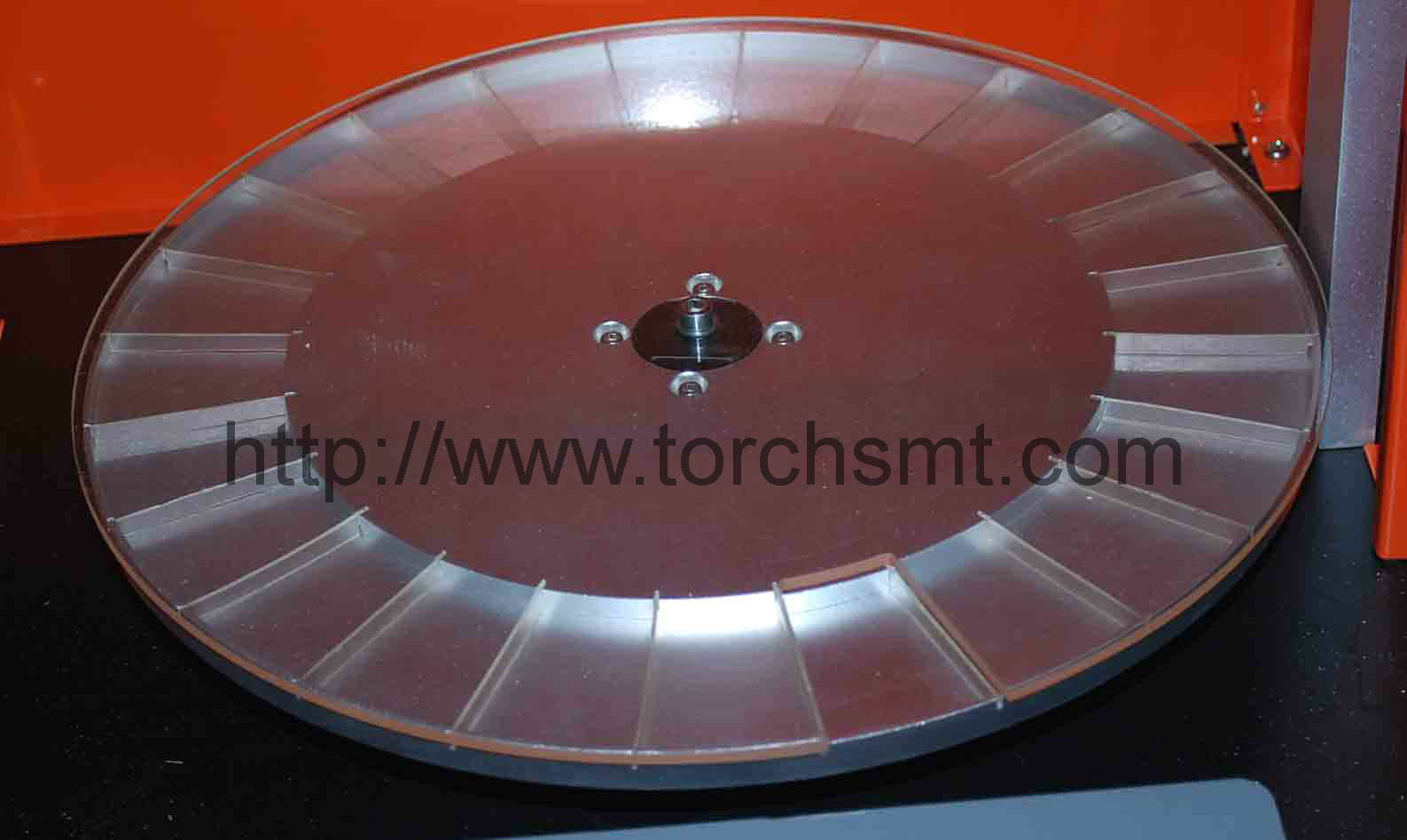

  Le chargeur disque peut contenir jusqu’à 24 sortes de composants, tandis que le chargeur ceinture peut contenir 15 sortes de composants. Après que les composants soient placés dans les chargeurs, la machine est alumée. L’opérateur peut alors déplacer la tête d’assemblage au dessus du composant, celui-ci va être aspiré automatiquement. Ensuite, la tête de montage peut être déplacée vers le circuit imprimé, positionnée grâce au système de vision et descendue jusqu’à une hauteur convenable. L’opérateur va alors pouvoir monter le composant sur l’endroit précis de la carte électronique en appuyant sur la pédale de pied.

    Composition de la machine :
   1. Assembleuse (le corps de la machine).

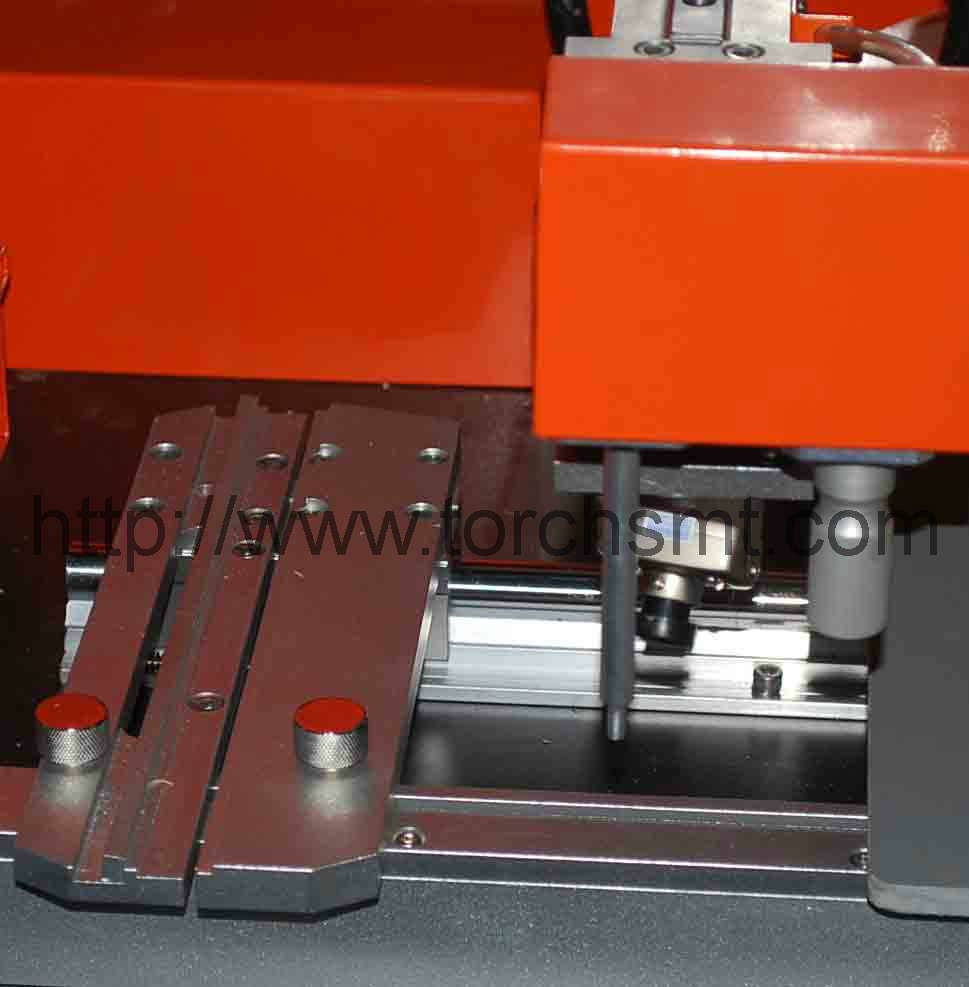

   2. La plate-forme de positionnement des cartes électroniques.
   3. Système de vision.
   4. Système de contrôle et de guidage.
   5. Pompe à vide silencieuse.
   6. Système de chargement des composants.


    Paramètres techniques :
   1. La TP39V à une fonction de mouvement libre, un rail de guidage de haute précision pour les axes X et Y. La tête de montage peut se déplacer sur l’axe X sur 540mm et sur l’axe Y sur 375mm.
   2. Un système de vision permettant de voir les composants et les circuits imprimés sur un écran LCD de 12’’, ce qui apporte un assemblage de précision pour des composants QFP, QFN, PLCC,etc...
   3. La tête de montage peut se déplacer sur l’axe Z (de haut en bas) sur 60mm pour fortifier davantage la grande précision d’action.
   4. Cette tête d’assemblage peut également pivoter librement de 0 à 360 degrés.
   5. La taille maximum d’impression est de 260*280mm.
   6. Le chargeur de type plat peut avancer et pivoter sur 2 directions.
   7. La vitesse moyenne d’assemblage est comprise entre 300 et 600 cph.
   8. Le poids est d’environ 42Kg.
   9. Les dimensions de la machine sont 710mm*610mm*475mm


    Le processus :
   Le chargeur disque peut contenir jusqu’à 24 sortes de composants, tandis que le chargeur ceinture peut contenir 15 sortes de composants. Après que les composants soient placés dans les chargeurs, la machine est alumée. L’opérateur peut alors déplacer la tête d’assemblage au dessus du composant, celui-ci va être aspiré automatiquement. Ensuite, la tête de montage peut être déplacée vers le circuit imprimé, positionnée grâce au système de vision et descendue jusqu’à une hauteur convenable. L’opérateur va alors pouvoir monter le composant sur l’endroit précis de la carte électronique en appuyant sur la pédale de pied.


    Configuration du système:
   1. Un chargeur disque de composants intelligent à 24 cases.
   2. 2 chargeurs ceintures à 5 emplacements chacun.
   3. Une pompe à vide.
   4. Plate-forme de positionnement des cartes de circuits intégrés.
   5. Panneau de soutien des opérations.
   6. Système de montage.
   7. 5 buses.
   8. 6 capsules d’aspirations.
