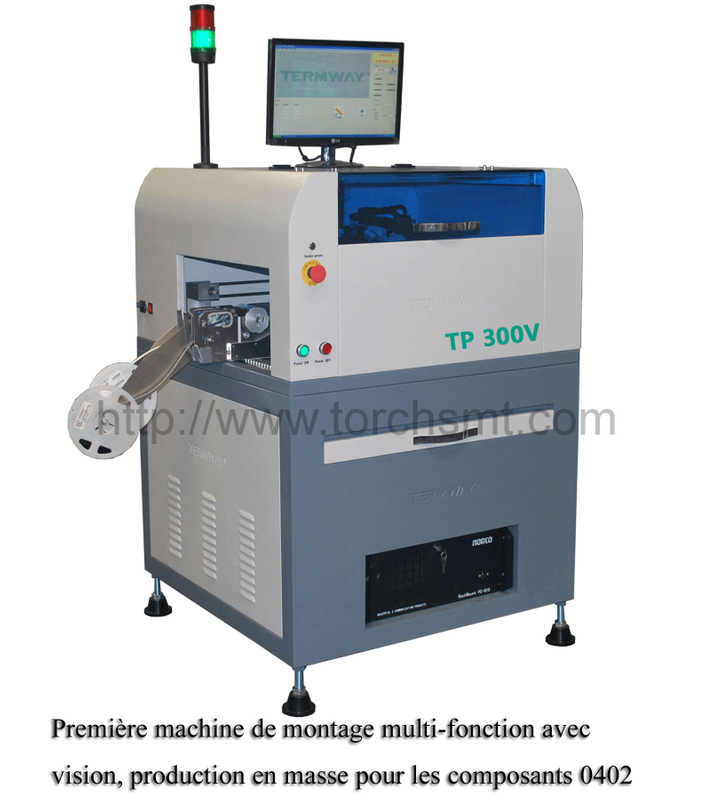

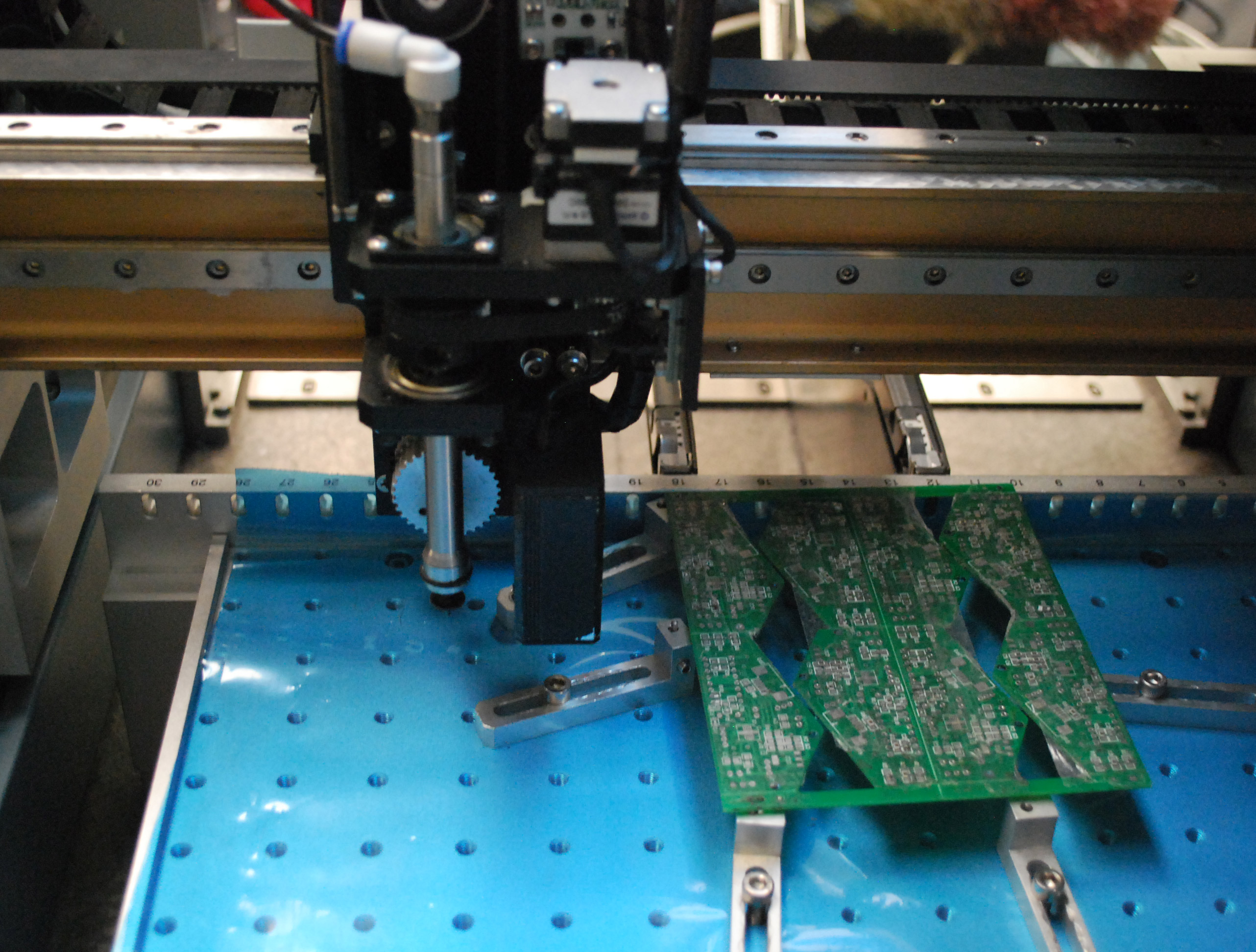

Les assembleuses de série TP sont des machines entièrement automatiques, qui peuvent monter une grande variété de composants grâce à leur buse d’aspiration. C’est le type d’assembleuse automatique qui a, aujourd’hui sur le marché, le meilleur rapport coût/efficacité. La TP300V est compatible avec des composants CMS, tels que 0603, SOIC, PLCC et QFP IC. Avec son système de placement des composants avec vision intégrée, elle répond aux besoins d’assemblage de haute précision de composants QFP IC ou BGA à 0.65mm de distance. En plus du point de référence standard en forme de cercle, on peut trouver le point en carré et le cercle troué qui peuvent aussi être pris comme référence.
Les assembleuses de série TP sont des machines entièrement automatiques, qui peuvent monter une grande variété de composants grâce à leur buse d’aspiration. C’est le type d’assembleuse automatique qui a, aujourd’hui sur le marché, le meilleur rapport coût/efficacité. La TP300V est compatible avec des composants CMS, tels que 0603, SOIC, PLCC et QFP IC. Avec son système de placement des composants avec vision intégrée, elle répond aux besoins d’assemblage de haute précision de composants QFP IC ou BGA à 0.65mm de distance. En plus du point de référence standard en forme de cercle, on peut trouver le point en carré et le cercle troué qui peuvent aussi être pris comme référence.

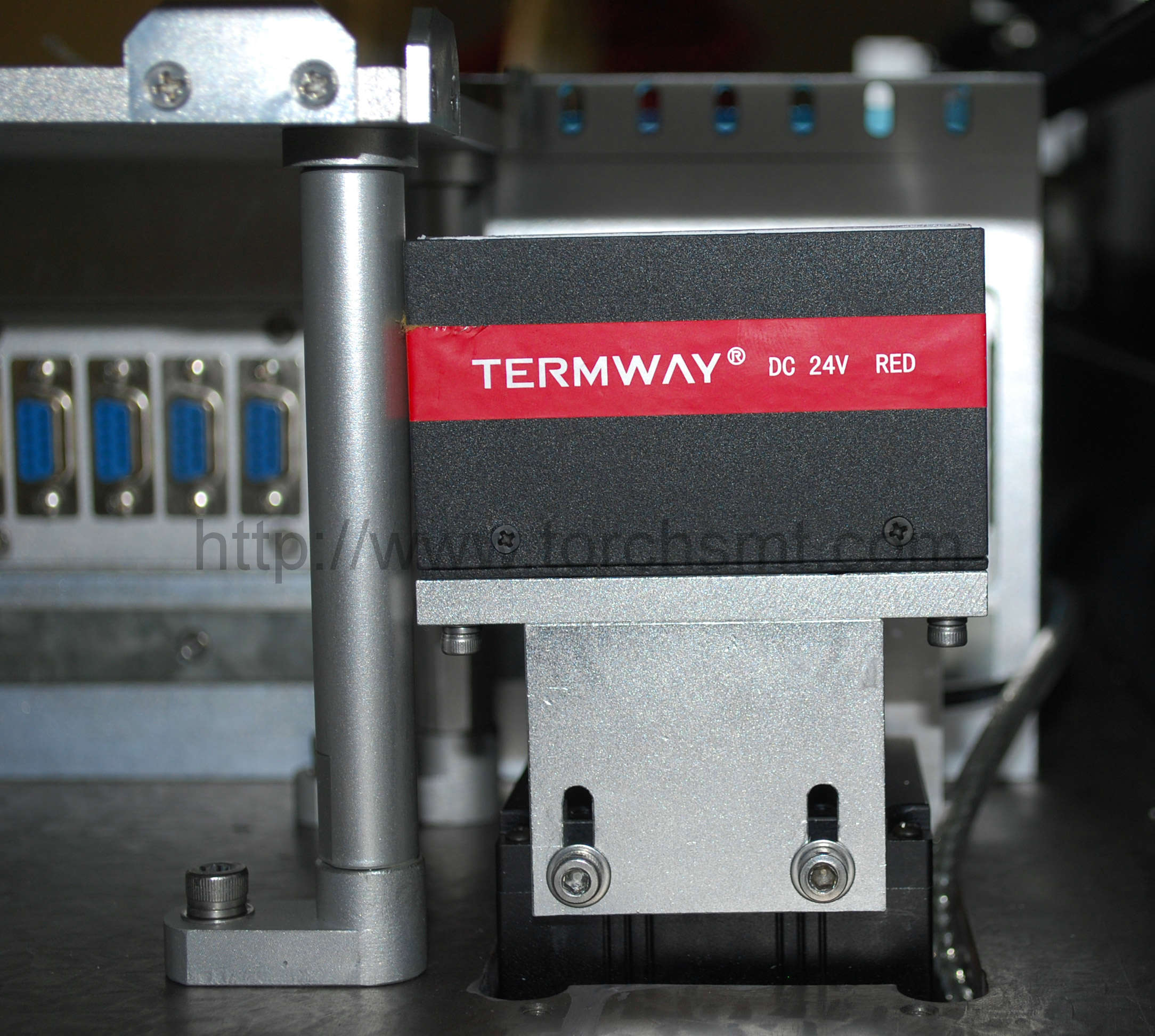

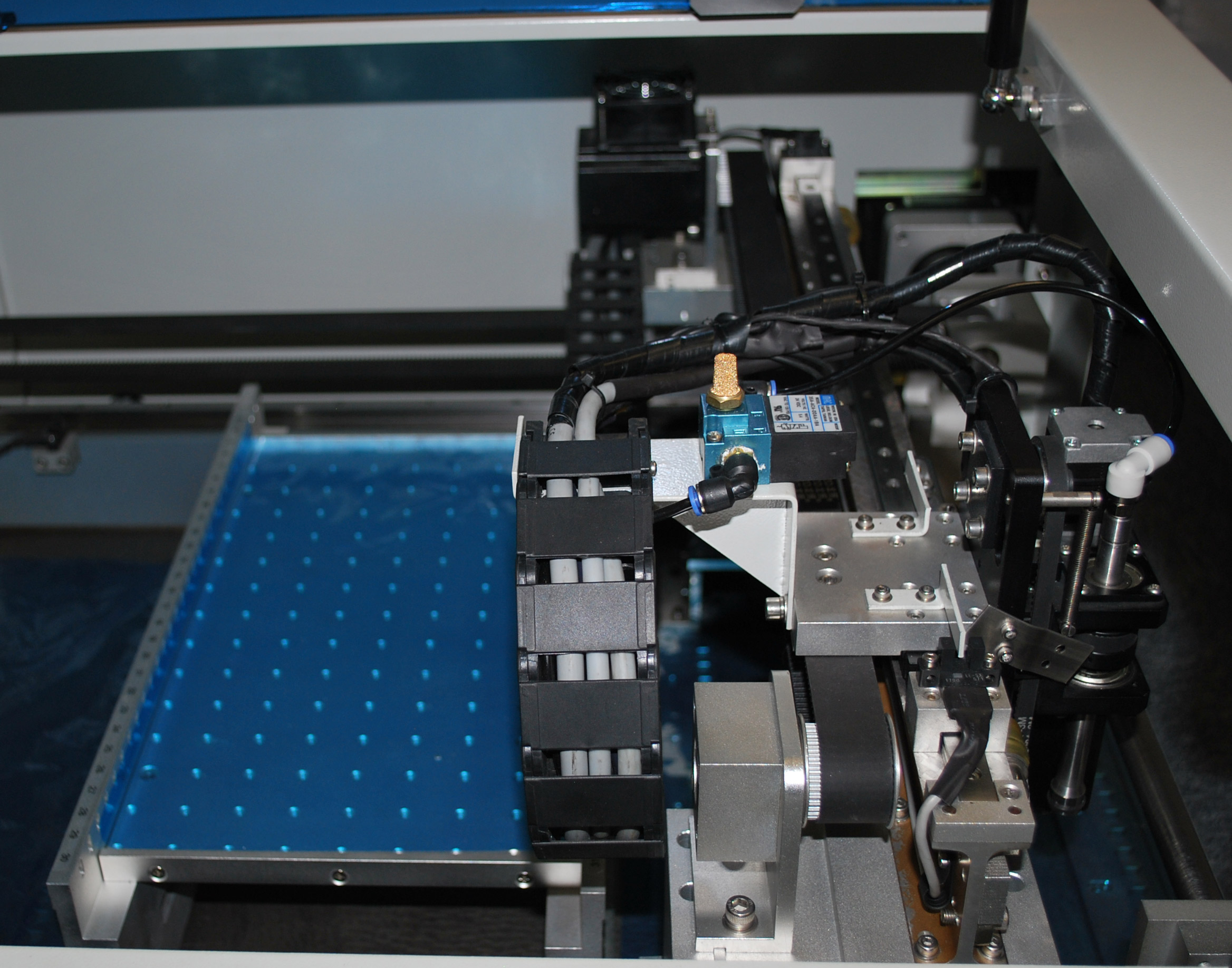

Caractéristiques: 1. Structure.moulée, la plateforme du dessous et la structure de grue de l’axe Y utilisent un processus de moulage qui guarantit efficacement une fiabilité et une stabilité pour l’utilisation à long terme. 2. L’utilisation d’un système de guidage de haute précision permet d’améliorer la précision de placement des composants. 3. Une caméra industrielle à haute résolution a pour but de contribuer au positionnement par la vision des composants de la manière la plus pécise. 4. Avec le système de positionnement par vision intégrée, la machine peut détecter automatiquement le point MARK. Ce qui améliore efficacement la production et la précision de placement des composants. 5. La programmation de la caméra est automatique, il n’est pas nécessaire de rentrer les coordonnées des composants à la main. La programmation est très simple, pratique et facile à apprendre pour les débutants. 6. Un petit plateau de fixation des cartes électroniques dans la configuration standard. 7. 5 buses sont fournies dans la configuration standard, le logiciel indique à quel moment les remplacer. 8. C’est une machine d’assemblage automatique de composants avec un bon rapport coût/efficacité, elle est plus adaptée pour les productions à petite échelle, pour la recherche et pour les usages personnels. .
Options disponibles: 1. Chargeur électrique de composants de type GF (Une solution alternative plus adaptée aux productions low-cost et aux usages pour la R&D) 2. Buse.
Paramètres techniques:
Modèle
TP300V
Taille maximum des cartes de circuits imprimés
350*210mm
Distance maximum de déplacement.
Axe X: 410mm, Axe Y: 320mm
Distance maximum de déplacement de l’axe Z
10mm
Vitesse moyenne d’assemblage
2500-3000 cph (Composants par heure)
Vitesse maximale d’assemblage
3000 cph
Précision d’assemblage
+/- 0.06mm
Méthode d’assemblage
Assemblage par vision
Composants compatibles
Condensateur SMD et résistance 0603 et IC (en dessous de 20mm).
Méthode de programmation
Analyse video, Saisie des données par clavier.
Transmission
Ceinture industrielle de mouvements synchronisés.
Chargeur ceinture
8mm, 12mm, 16mm, 24mm. (Optionnel)
Capacité des chargeurs
1 : 24 composants de 8mm avec le GFTA-08S du côté gauche.
2 : 22 composants de 8mm avec le chargeur GFTA-08S du côté droit (Quand il n’y a pas de plateau).
Nombre de plateaux
1 plateau au maximum.
Système d’exploitation
WINDOWS XP
Air comprimé
80psi (0.5Mpa), flux d’air 80L/minutes
Type d’alimentation
220V, 50Hz, 2Kw
Poids
350Kg
Dimensions (L*l*h)
780*850*1200mm
Caractéristiques: 1. Structure.moulée, la plateforme du dessous et la structure de grue de l’axe Y utilisent un processus de moulage qui guarantit efficacement une fiabilité et une stabilité pour l’utilisation à long terme. 2. L’utilisation d’un système de guidage de haute précision permet d’améliorer la précision de placement des composants. 3. Une caméra industrielle à haute résolution a pour but de contribuer au positionnement par la vision des composants de la manière la plus pécise. 4. Avec le système de positionnement par vision intégrée, la machine peut détecter automatiquement le point MARK. Ce qui améliore efficacement la production et la précision de placement des composants. 5. La programmation de la caméra est automatique, il n’est pas nécessaire de rentrer les coordonnées des composants à la main. La programmation est très simple, pratique et facile à apprendre pour les débutants. 6. Un petit plateau de fixation des cartes électroniques dans la configuration standard. 7. 5 buses sont fournies dans la configuration standard, le logiciel indique à quel moment les remplacer. 8. C’est une machine d’assemblage automatique de composants avec un bon rapport coût/efficacité, elle est plus adaptée pour les productions à petite échelle, pour la recherche et pour les usages personnels. .
Options disponibles: 1. Chargeur électrique de composants de type GF (Une solution alternative plus adaptée aux productions low-cost et aux usages pour la R&D) 2. Buse.
Paramètres techniques:
Modèle
TP300V
Taille maximum des cartes de circuits imprimés
350*210mm
Distance maximum de déplacement.
Axe X: 410mm, Axe Y: 320mm
Distance maximum de déplacement de l’axe Z
10mm
Vitesse moyenne d’assemblage
2500-3000 cph (Composants par heure)
Vitesse maximale d’assemblage
3000 cph
Précision d’assemblage
+/- 0.06mm
Méthode d’assemblage
Assemblage par vision
Composants compatibles
Condensateur SMD et résistance 0603 et IC (en dessous de 20mm).
Méthode de programmation
Analyse video, Saisie des données par clavier.
Transmission
Ceinture industrielle de mouvements synchronisés.
Chargeur ceinture
8mm, 12mm, 16mm, 24mm. (Optionnel)
Capacité des chargeurs
1 : 24 composants de 8mm avec le GFTA-08S du côté gauche.
2 : 22 composants de 8mm avec le chargeur GFTA-08S du côté droit (Quand il n’y a pas de plateau).
