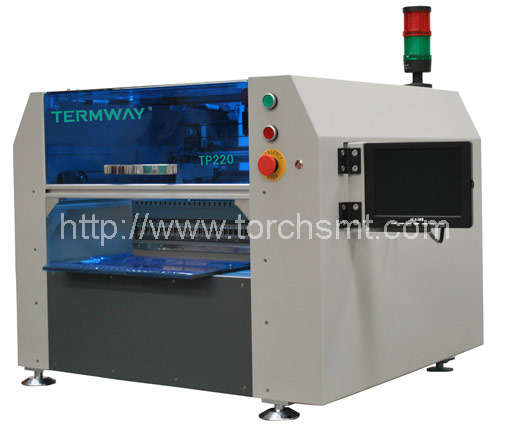

Assembleuse automatique TP220

Quantité:
L’assembleuse automatique TP220 fait partie de la série des machines avec le meilleur ratio coût/performance du marché. Elle peut assembler une grande variété de composants grâce à sa buse d’aspiration. Elle peut monter des composants SMD de type 0603 et au delà, et des composants SOIC, etc... La machine peut être équipée d’un chargeur de type GF. De plus, l’axe Z peut pivoter librement, ce qui permet de monter des composants SMD selon de nombreux angles.

    Caractéristiques:
   1. Un rail de guidage précis de forme carrée, il améliore la précision de récupération des pièces.
   2. Utilisation d’un système de vision intégrée, dans le but d’améliorer la précision de placement des composants.
   3. Possibilité d’importer les données de modélisations numériques des cartes électroniques afin de lancer les programmes automatiquement, ce qui évite de rentrer les coordonnées à la main. Le logiciel est facile d’utilisation et donc tout à fait abordable pour un débutant.
   4. Les buses peuvent être changées manuellement en fonction des différentes tailles de composants.
   5. Une assembleuse automatique avec un bon ratio coût/performance. Principalement adaptée pour les petites productions, la R&D et les usages personnels.
   6. Fonctionne avec un ordinateur industriel ainsi qu’un logiciel de contrôle professionnel simple d’utilisation.
   7. Très stable et pratique pour la programmation et l’assemblage de panneaux de circuits imprimés.
   8. Le logiciel indique toutes les coordonnées des composants sur le panneau de circuits imprimés et effectue des légers ajustements sur ces coordonnées pour produire un assemblage de haute précision.
   9. La compostition de la planche de circuits imprimés peut être enregistrée dans le logiciel; les coordonnées des composants à placer sont affichées en tenant compte de la disposition de la planche. De plus, les cartes de circuits imprimés ne devant pas être utilisées peuvent être dé-sélectionnées.
   10. En cas de détection d’un problème avec la qualité de fabrication, la machine peut passer au composant suivant.
   11. Le logiciel peut aider les 2 têtes d’assemblage à optimiser leur fonctionnement automatiquement.
   12. Présence d’un système de détection des limites lorsques les axes X, Y et Z se déplacent.
   13. Le logiciel dispose d’une fonction de réglage de la vitesse selon 6 niveaux. Il est possible de vérifier le meilleur réglage de la vitesse en fonction de la distance à parcourir et d’ajuster la vitesse pendant le fonctionnement. Le but étant d’augmenter la stabilité pour un usage à long terme.

    Configuration standard:
   1. 1 ordinateur industriel.
   2. 2 têtes d’assemblage.
   3. 2 buses.
    Options disponibles:
   1. Chargeur automatique 8mm, 12mm, 16mm, 24mm.
   2. Buse supplémentaire.
   3. Pompe à air industrielle.
   4. UPS (Alimentation sans interruption).

    Paramètres techniques:






         Modèle




         TP220 (2 têtes)




         Taille maximum des cartes de circuits imprimés




         300*200mm




         Distance maximum de déplacement.




         Axe X: 380mm, Axe Y: 350mm




         Distance maximum de déplacement de l’axe Z




         10mm




         Vitesse moyenne d’assemblage




         2600-3500 cph (Composants par heure)




         Vitesse maximum d’assemblage




         4000 cph




         Précision d’assemblage




         +/- 0.015mm




         Précision de répétition




         +/- 0.15mm




         Composants compatibles




         0603 et au dessus, composants SOIC (En dessous de 15mm).




         Méthode d’assemblage




         Assemblage par vision + assemblage mécanique.




         Méthode de programmation




         Programmation vidéo, enregistrement des données dans le logiciel.




         Méthode de transmission




         Ceinture industrielle de mouvements synchronisés.




         Chargeur ceinture




         8mm, 12mm, Chargeur électrique intelligent de type GF en option.




         Capacité des chargeurs




         23 composants de 8mm avec le chargeur GFTA-08S, le chargeur électrique peut être installé devant.




         Air comprimé




         80psi (0.5Mpa)




         Type d’alimentation




         220V, 50Hz.




         Poids




         126Kg




         Dimensions (L*l*h)




         1000*1160*720mm
