Assembleuse automatique LED660

Quantité:

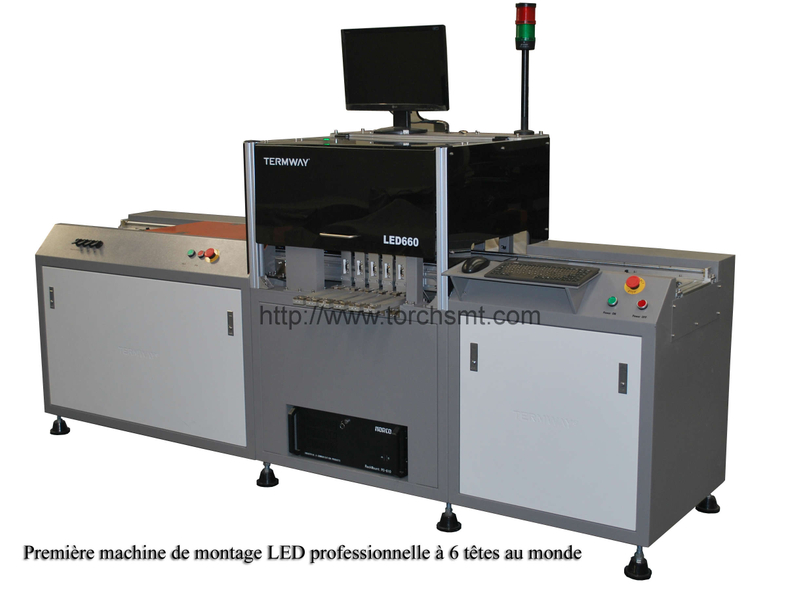

La LED660 est une machine à assembler LED professionnelle, elle se caractérise par une grande vitesse d’opération et une précision élevée. Elle permet d’assembler des circuits imprimés LED en grandes quantités.

  •    Nom commercial: Assembleuse automatique LED660.
  •
  •    Téléphone:0086-10-51669522
  •
  •    Fabricant: TERMWAY
  •
  •    Modèle: LED660
  •
  •    Introduction:

 La LED660 est une machine à assembler LED professionnelle, elle se caractérise par une grande vitesse d’opération et une précision élevée. Elle permet d’assembler des circuits imprimés LED en grandes quantités.


  •    Remarques:

   1. Le système de déplacement de la carte électronique utilise un moteur à mouvements fractionnés muni d’une ceinture industrielle de transmission des composants. Le tout fonctionne en coopération avec un rail de guidage visant à améliorer la précision de placement des pièces et à augmenter la vitesse de déplacement de la carte électronique.

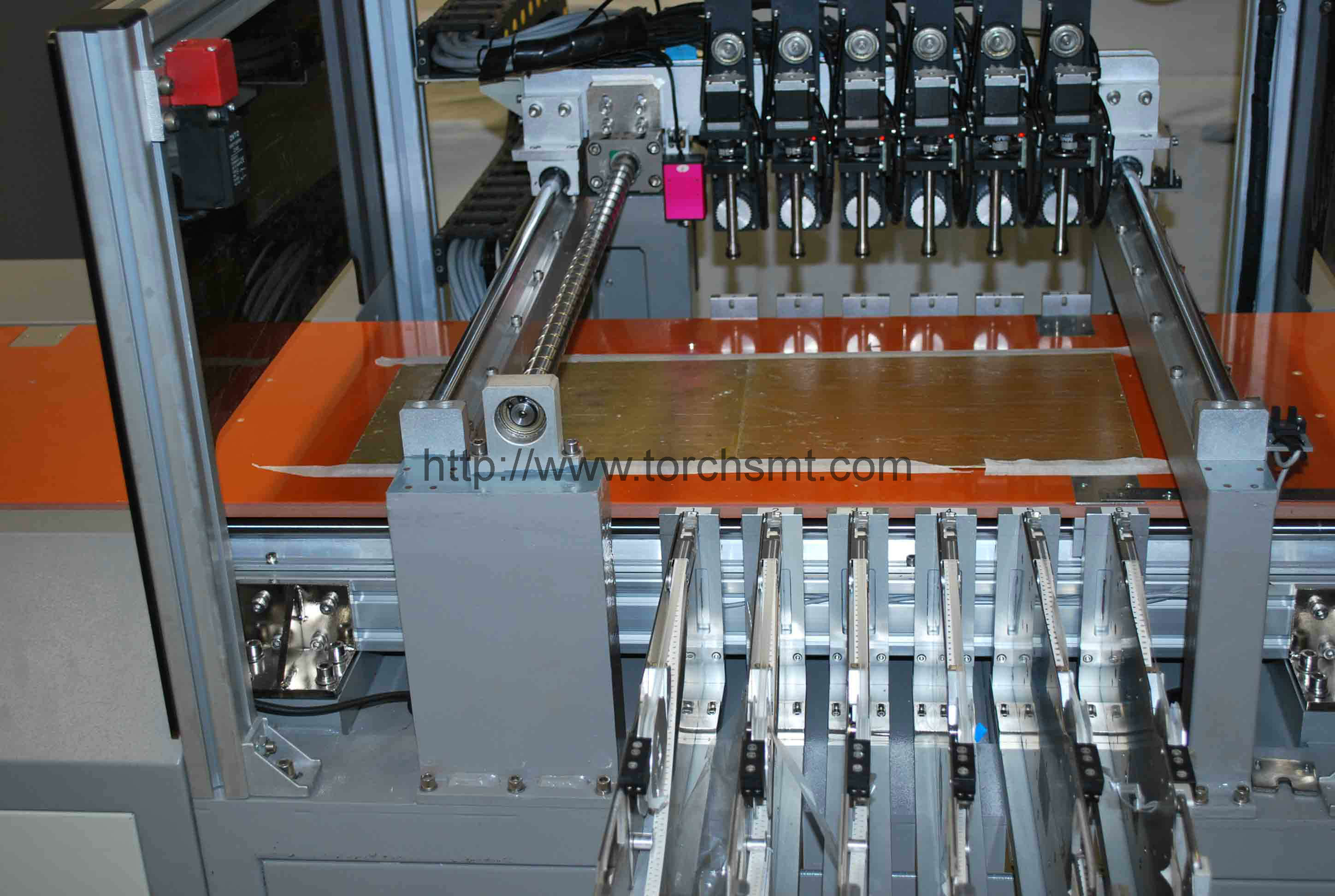

   2. Le système de déplacement de la tête d’assemblage utilise un servomoteur, qui, combiné avec des vis à billes de haute précision, permet une récupération et un placement des composants sur les circuits imprimés très efficaces.

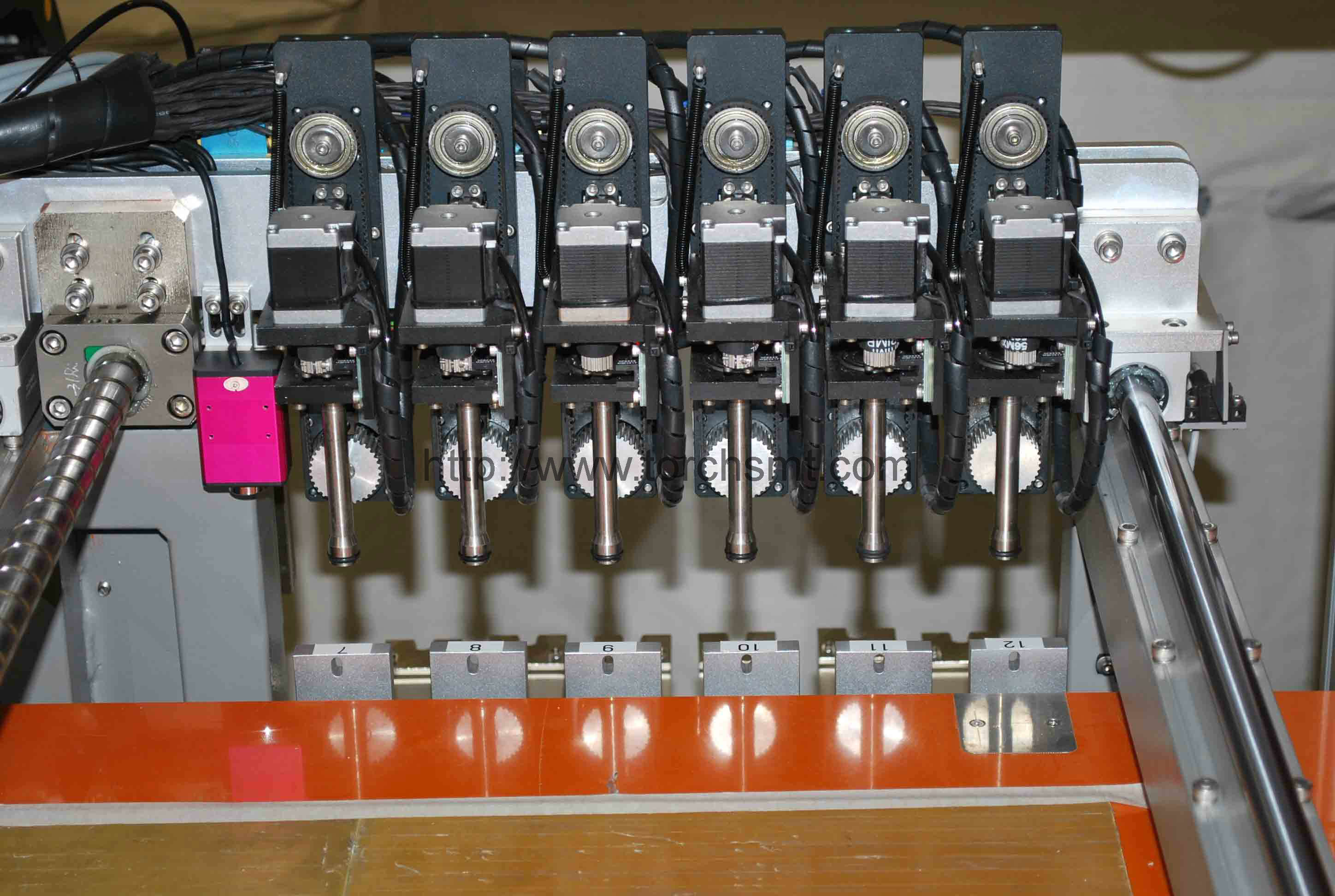

   3. 6 têtes de montage augmentent l’efficacité de la production de 400% par rapport à une seule.
   4. La programmation de la caméra est automatique, il n’est pas nécessaire de rentrer les coordonnées de la pièce à la main. La programmation est très simple et facile à apprendre pour les débutants.

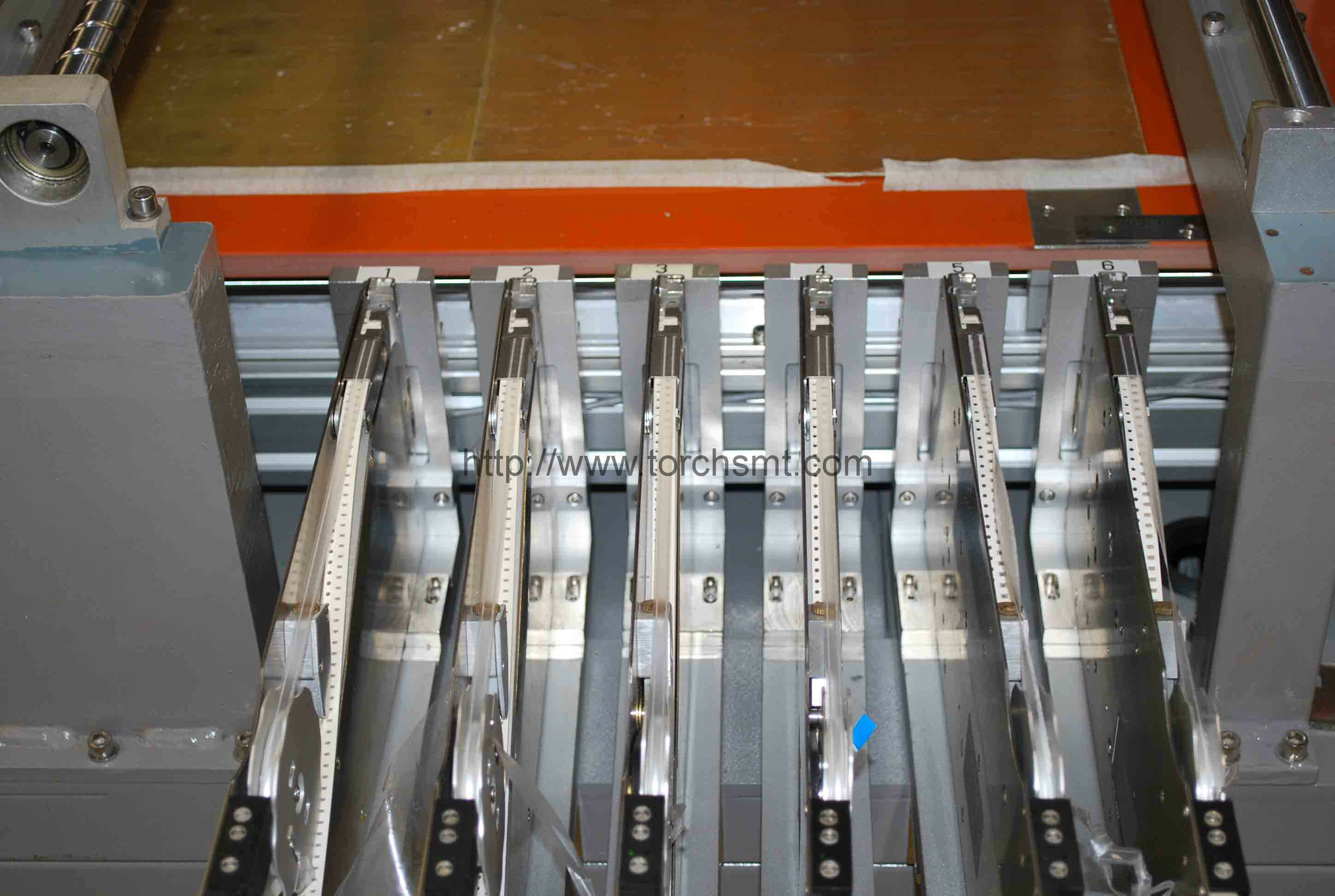

   5. Différentes tailles de chargeurs permettent de répondre à différentes attentes d’assemblage LED.
   6. Une machine d’assemblage de composants LED avec un bon rapport coût/efficacité qui  est plus adaptée pour les productions LED en grande quantité.
   7. L’ensemble de la machine est contrôlé par un ordinateur industriel utilisant des logiciels professionnels faciles à configurer et à utiliser.
   8. Il est facile d’importer les données de modélisations virtuelles des circuits imprimés.
   9. Facilité de programmation et de placement de la carte électronique LED. Les coordonnées de 10 planches de circuits imprimés peuvent être affichées dans le logiciel. Un bon ajustement de ces coordonnées amène à une haute précision de placement.
   10. La compostition de la planche de circuits imprimés peut être enregistrée dans le logiciel; les coordonnées des composants à placer sont affichées en tenant compte de la disposition de la planche. De plus, les circuits imprimés ne devant pas être utilisées peuvent être dé-sélectionnées.
   11. Si la carte électronique a des problèmes de qualité de fabrication, la LED600 peut passer au composant suivant pour garder un montage précis.
   12. Le logiciel peut choisir de manière autonome de passer à un fonctionnement à 6 têtes de montage si nécessaire.
   13. Le logiciel améliore la détection des limites des axes X, Y et Z quand ils se déplacent..
   14. Le logiciel dispose également d’une fonction de réglage de la vitesse selon plusieurs niveaux. Il est possible de vérifier le meilleur réglage de la vitesse en fonction de la distance à parcourir et d’ajuster la vitesse pendant le fonctionnement. Le but étant d’augmenter la stabilité pour un usage à long terme.
   15. La plate-forme pour carte électronique dispose d’une fonction d’aspiration, qui sert à faciliter le placement des cartes de grandes tailles. De plus, cela aide également le positionnement et l’assemblage des circuits imprimés sur supports flexibles.(Options)

   16. Il y a une pompe à vide dans la machine qui ne nécessite pas d’être configurée séparément, elle permet une économie d’énergie et une réduction de bruit.


  •    Configuration standard:

    1.        Un ordinateur industriel.
    2.
    3.        6 têtes de montage.
    4.
    5.        6 buses pour déplacer les composants.
    6.
    7.        Un chargeur de composants de base de type GFTA-T06.
    8.





  •    Options disponibles:

    1.        Chargeurs automatiques de composants (8mm, 12mm, 16mm, 24mm).
    2.
    3.        Buse supplémentaire.
    4.
    5.        Une plateforme d’aspiration.

    6.

  •
  •    Paramètres techniques:



         Modèle




         LED660




         Têtes de montage




         6




         Taille maximum des cartes de circuits imprimés




         1200*350mm




         Distance maximum de déplacement.




         Axe X: 1500mm, Axe Y: 410mm




         Distance maximum de déplacement de l’axe Z




         15mm




         Vitesse moyenne d’assemblage




         13000-14000 cph (Composants par heure)




         Vitesse maximale d’assemblage




         18000 cph




         Précision d’assemblage




         +/- 0.1mm




         Méthode d’assemblage




         Assemblage par machine




         Composants compatibles




         0603 et plus, SOP, SOT et puces LED




         Méthode de programmation




         Importation automatique des données, Analyse video, Saisie des données par clavier.




         Ceinture de chargement des composants




         8mm, 12mm, 16mm, 24mm.




         Nombre de chargeurs




         6 chargeurs GF peuvent être installés (12 en option)




         Système d’exploitation




         WINDOWS XP




         Pression de l’air comprimé




         Pompe à air dans la machine, pas besoin de rajouter d’air.




         Type d’alimentation




         220V, 50Hz, 4,5Kw




         Poids




         500kg




         Dimensions (L*l*h)




         2600*680*1500mm
