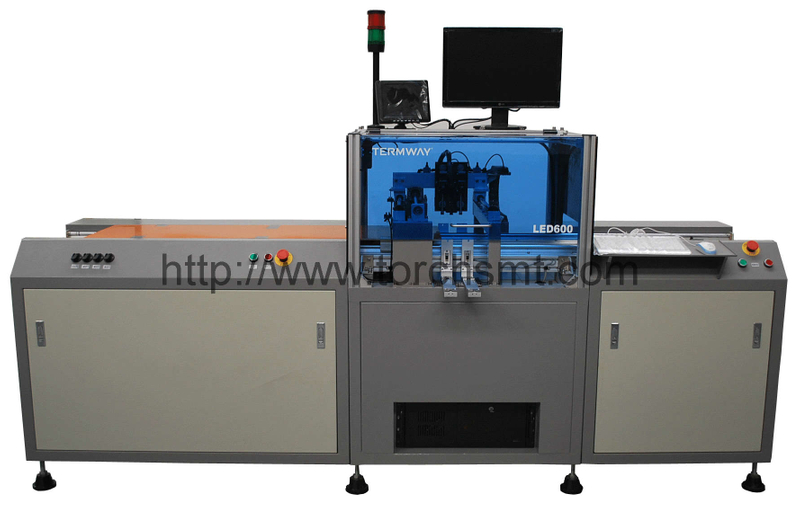

Assembleuse automatique LED600

 　　 Remarques:
 　　1. Le système de déplacement de la carte de cirtcuits imprimés utilise un moteur à mouvements fractionnés muni d’une ceinture de transmission des composants industrielle. Le tout fonctionne en coopération avec un rail de guidage visant à améliorer la précision de placement des pièces et à augmenter la vitesse de déplacement de la carte de circuits imprimés.

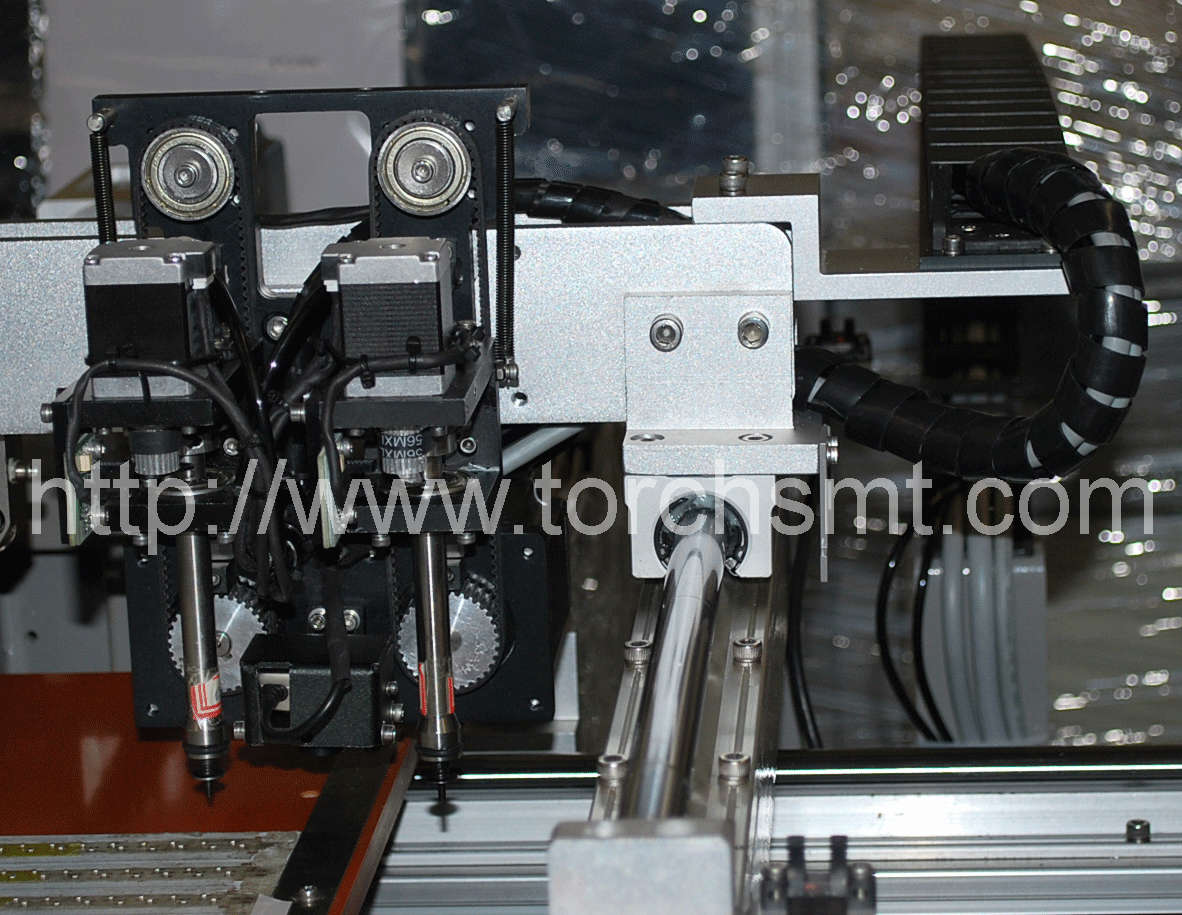

 　　2. Le système de déplacement de la tête d’assemblage utilise un servomoteur, qui, combiné avec des vis à billes de haute précision, permet une récupération et un placement des composants sur les circuits imprimés très efficaces.
 　　3. 2 têtes de montage augmentent l’efficacité de la production de 60% par rapport à une seule.
 　　4. La programmation de la caméra est automatique, il n’est pas nécessaire de rentrer les coordonnées de la pièce à la main. La programmation est très simple et facile à apprendre pour les débutants.
 　　5. Différentes tailles de chargeur permettent de répondre à différentes attentes d’assemblage LED.
 　　6. Une machine d’assemblage de composants LED avec un bon rapport coût/efficacité est plus adaptée pour les productions LED en grande quantité.
 　　7. L’ensemble de la machine est contrôlé par un ordinateur industriel utilisant des logiciels professionnels faciles à configurer et à utiliser.
 　　8. Il est facile d’importer les données des modélisations virtuelles des circuits imprimés.
 　　9. Facilité de programmation et de placement de la carte de circuits imprimés LED.
 　　10. Les coordonnées de la planche de circuits imprimés peuvent être affichées sur le logiciel. Un bon ajustement de ces coordonnées amène à une haute précision de placement.
 　　11. La compostition de la planche de circuits imprimés peut être enregistrée dans le logiciel; les coordonnées des composants à placer sont affichées en tenant compte de la disposition de la planche. De plus, les cartes de circuits imprimés ne devant pas être assemblées peuvent être dé-sélectionnées.
 　　12. Si la carte de circuits imprimés a des problèmes de qualité de fabrication, la LED600 peut passer au composant suivant pour garder un montage précis.
 　　13. Le logiciel peut choisir de manière autonome de passer à un fonctionnement à deux têtes de montage si nécessaire.
 　　14. Le logiciel améliore la détection des limites des axes X, Y et Z quand ils se déplacent..
 　　15. Le logiciel dispose d’une fonction de réglage de la vitesse selon 6 niveaux. Il est possible de vérifier le meilleur réglage de la vitesse en fonction de la distance à parcourir et d’ajuster la vitesse pendant le fonctionnement. Le but étant d’augmenter la stabilité pour un usage à long terme.
 　　16. La plate-forme pour carte à circtuis imprimés dispose d’une fonction d’aspiration, qui sert à faciliter le placement des cartes à circuits imprimés de grandes tailles. De plus, cela aide également le positionnement et l’assemblage des circuits imprimés sur supports flexibles.(Options)


 　　 Configuration standard:
 　　1. Un ordinateur industriel.
 　　2. 2 têtes de montage.
 　　3. 4 buses pour déplacer les composants.


 　　 Options disponibles:
 　　1. Chargeurs automatiques de composants (8mm, 12mm, 16mm, 24mm).
 　　2. Buse supplémentaire.
 　　3. Pompe à air industrielle.
 　　4. Une plateforme d’aspiration.

 　　 Paramètres techniques:





Modèle	LED600
Têtes de montage	2
Taille maximum des cartes de circuits imprimés	1200*350mm
Distance maximum de déplacement.	Axe X: 1500mm, Axe Y: 360mm
Distance maximum de déplacement de l’axe Z	10mm
Vitesse moyenne d’assemblage	5500-6100 cph (Composants par heure)
Vitesse maximale d’assemblage	7000 cph
Précision d’assemblage	+/- 0.1mm
Méthode d’assemblage	Assemblage par machine
Composants compatibles	0603 et plus, CMS et LED
Méthode de programmation	Impoprtation automatique des données, Analyse video, Saisie des données par clavier.
Ceinture de chargement des composants	8mm, 12mm, 16mm, 24mm.
Nombre de chargeurs	2 chargeurs GF peuvent être installés.
Système d’exploitation	WINDOWS XP
Pression de l’air comprimé	80psi (0.5 Mpa)
Type d’alimentation	220V, 50Hz, 3Kw
Poids	320kg
Dimensions (L*l*h)	2600*680*1500mm
