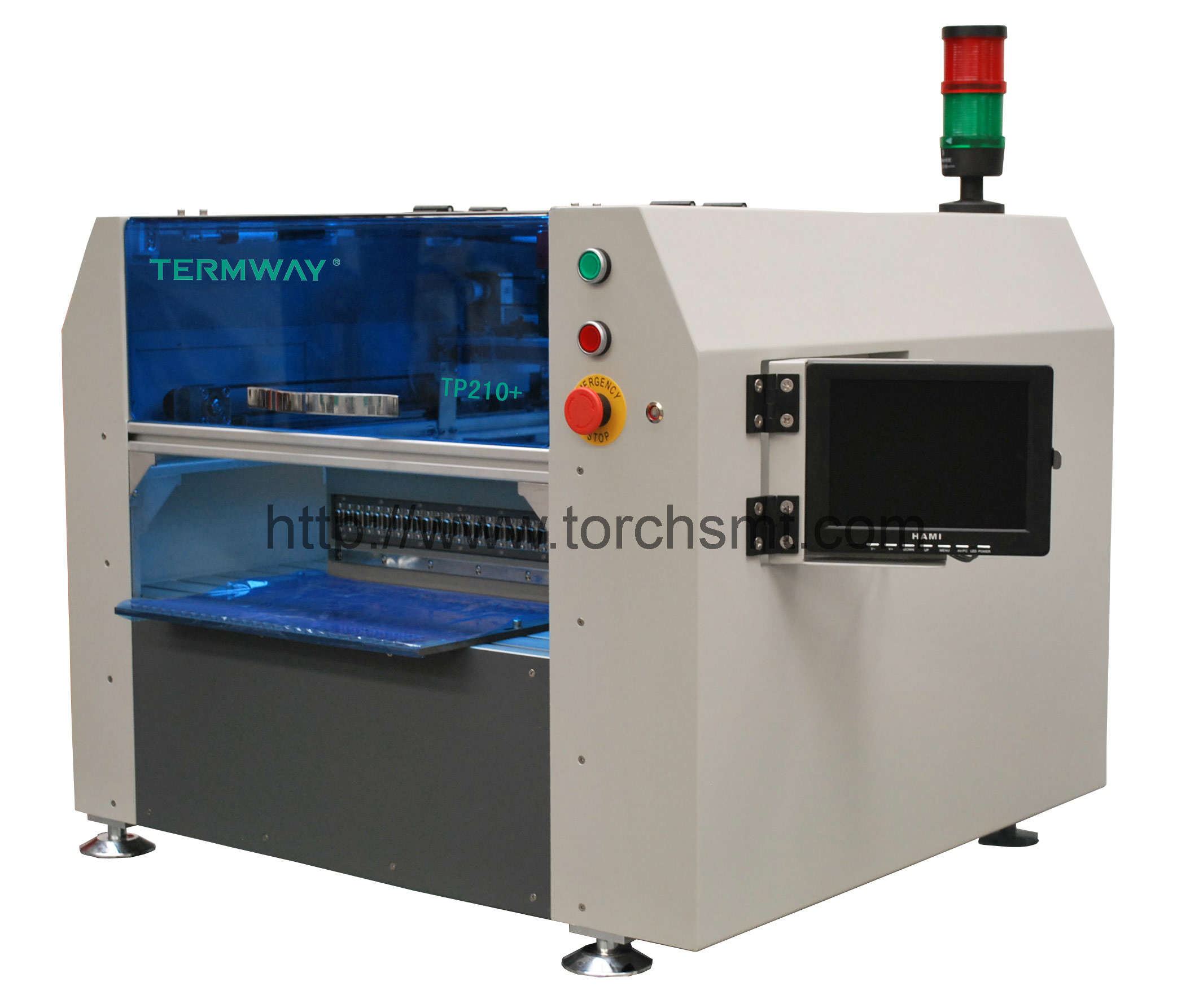

Assembleuse automatique à vision TP210+

Quantité:
L’assembleuse automatique TP210+ est une version plus petite et mobile de montage, elle fonctionne malgré tout à une grande vitesse. C’est une machine avec un bon rapport coût/efficacité. TP210+ peut monter des composants de type 0603, 0805, 1206... et des composants SOP et SOIC (d’une taille inférieure à 15*15mm, et ayant moins de 24 broches) . Cette machine est équipée d’un chargeur de 22 composants de 8mm (Vous pouvez également choisir le chargeur électrique 8mm, 12mm, 16mm, 24mm). L’axe Z quant à lui, peut se déplacer librement. Cet équipement a la capacité de répondre à des besoins d’assemblage de composants à de nombreux angles.

    Points importants:
   1. Un moteur par saccades avec une fonction de choix de l’angle. TP210+ peut assembler des composants à des angles de 45°, 90°, 180°.

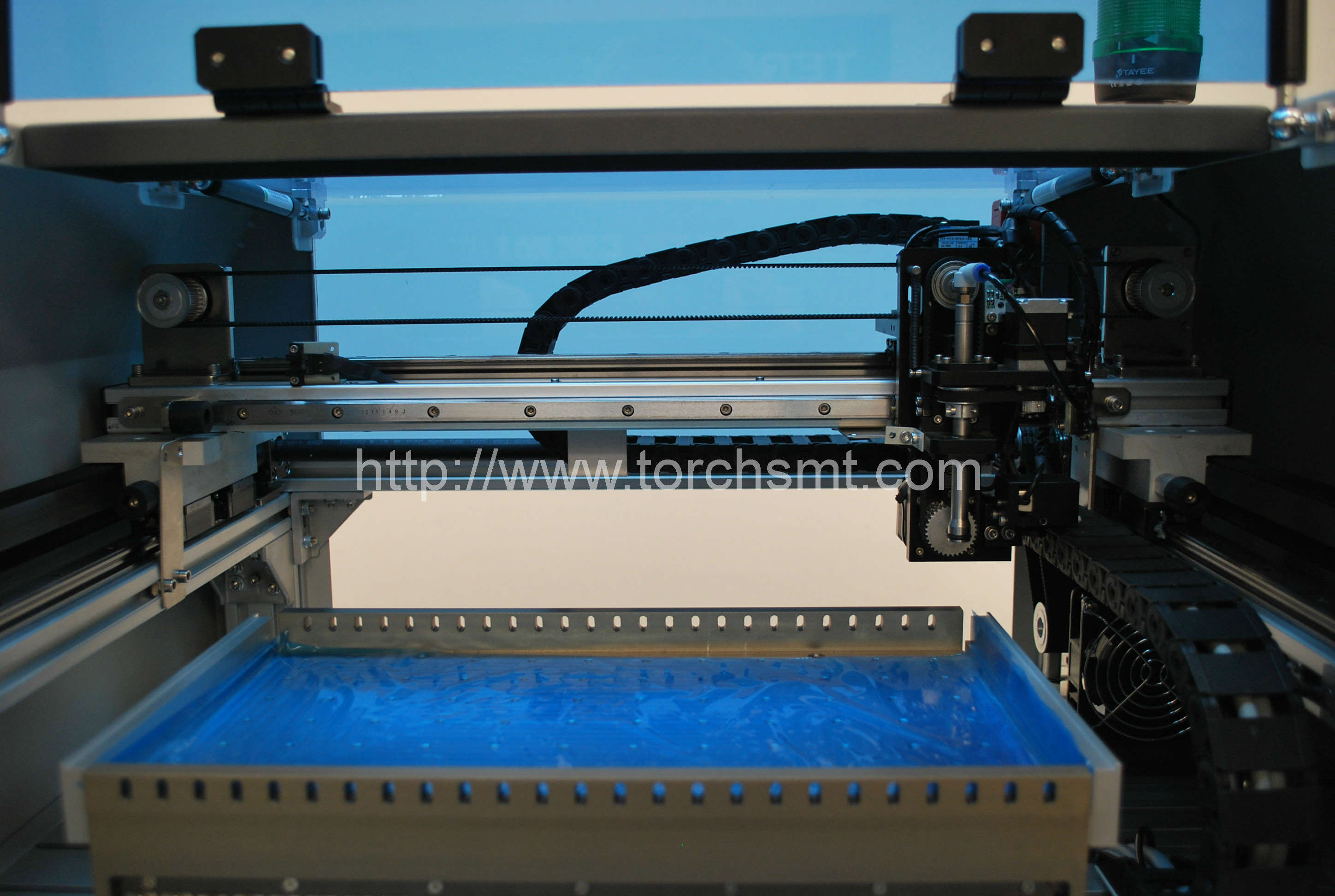

   2. Un double rail de guidage parrallèle de type carré. En comparaison avec un rail de guidage sphérique, celui ci dispose d’un petit espace pour assurer la précision de placement.
   3. Système de positionnement des composants par mécanique et également par vision intégrée. La caméra intégrée sur la tête d’assemblage accentue la visibilité du point de référence et rend le positionnement plus précis.
   4.  Un système de centrage flottant et sans contact. Ce système est compatible avec la plupart des composants SMD dont : 0603, 0805, 1206... et SOP, SOIC (d’une taille inférieure à 15*15mm, ayant moins de 24 broches.
   5. Système de point de référence flexible (RPS).
   En plus du point standard de référence circulaire, les points carrés et rond troués peuvent également être utilisés comme références.
   6. Des chargeurs automatiques pour tous les objectifs.
   Un chargeur automatique de 22 composants de 8mm, 12mm, 16mm, 24mm. Vous pouvez choisir le plus adapté en fonction du type de composants et de la vitesse de montage requise.

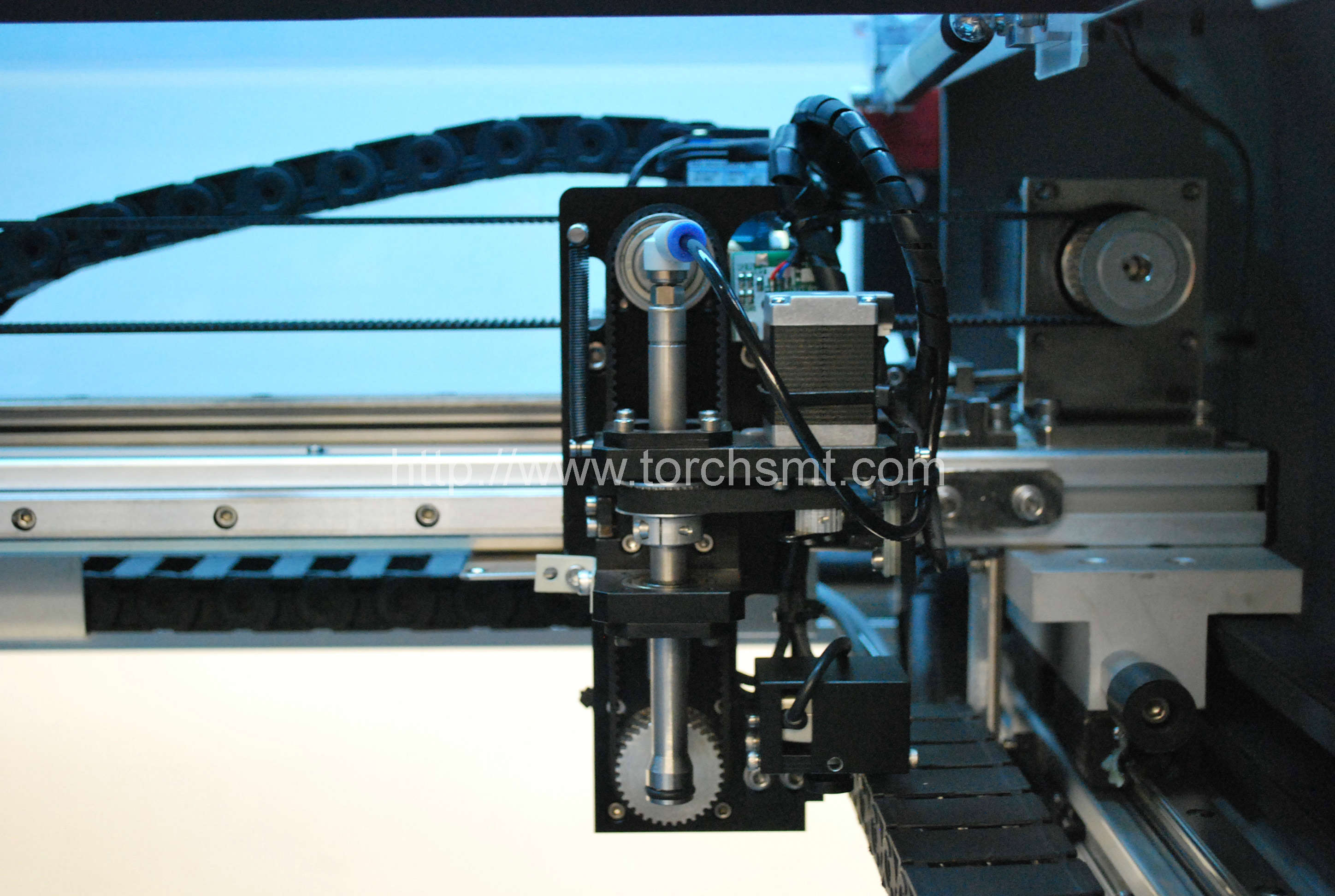

   7. Utilisation d’une unique tête de montage suspendue qui peut transmettre plusieurs sortes de petits et grands composants.
   8. Le système PORTEL permet d’importer facilement des données. Celui-ci est controlé par le logiciel, il est possible de sauvegarder des données sans limites de taille sur le PC, l’avantage est qu’il est possible de les récupérer dès qu’on en à besoin. L’utilisation est facile et intuitive.

    Paramètres techniques:






         Modèle




         TP210+




         Taille maximum des cartes de circuits imprimés




         300*200mm




         Distance maximum de déplacement.




         Axe X: 400mm, Axe Y: 460mm




         Distance maximum de déplacement de l’axe Z




         10mm




         Vitesse moyenne d’assemblage




         2600-3000 cph (Composants par heure)




         Précision d’assemblage




         +/- 0.014mm




         Précision de répétition




         +/- 0.05mm




         Composants compatibles




         0603, 0805, 1206... et SOP, SOIC (Taille inférieure à 15*15mm, moins de 24 broches).




         Méthode d’assemblage




         Assemblage par vision + assemblage mécanique.




         Méthode de programmation




         Enregistrement des données dans le logiciel.




         Chargeur automatique




         8mm, 12mm, 16mm, 24mm.




         Capacité des chargeurs




         22 composants de 8mm.




         Nombre de plateaux




         Plus de 2.




         Système d’exploitation




         WINDOWS XP




         Air comprimé




         80psi (0.5Mpa)




         Type d’alimentation




         220V, 50Hz.




         Poids




         95Kg




         Dimensions (L*l*h)




         980*1000*590mm
